Prozessanalyse: Wie Geschäftsprozesse erfasst und verbessert werden können

In einem zunehmend wettbewerbsgeprägten, technologischen und kundenorientierten Geschäftsumfeld ist es zu einer strategischen Anforderung geworden, die Art und Weise, wie Arbeitsabläufe gestaltet sind, zu verstehen und zu optimieren. Unternehmen stehen unter ständigem Druck, ihre Effizienz zu steigern, Kosten zu reduzieren, Reaktionszeiten zu verkürzen und konsistente Erfahrungen zu bieten. Um diesen Herausforderungen zu begegnen, spielt die Prozessanalyse eine wesentliche Rolle, indem sie das Verstehen und Optimieren von Abläufen unterstützt.

Dieser Artikel beinhaltet eine umfassende Zusammenfassung der Analyse von Geschäftsprozessen, von ihrer Definition und Bedeutung bis hin zu den wichtigsten verwendeten Methoden wie SIPOC, Process Mapping, Flussdiagramm und Wertstromanalyse. Er erläutert auch, wie sich diese Tools ergänzen, wann sie angewendet werden sollten und wie sie zur Verbesserung unterschiedlicher Prozessarten beitragen.

Das Ziel besteht darin, Führungskräften und Teams eine Referenz zur Verfügung zu stellen, die sie dabei unterstützt, Prozesse zu analysieren, neu zu gestalten und zu optimieren. Dadurch können effizientere, agilere und kundenorientiertere Betriebsabläufe etabliert werden.

Was ist Prozessanalyse?

Die Prozessanalyse ist eine der grundlegenden Säulen der kontinuierlichen Verbesserung und des Lean-Managements von Betriebsabläufen. Vor der Erörterung der verwendeten Methoden und Tools ist es wesentlich, zu verstehen, was es tatsächlich bedeutet, einen Prozess zu analysieren, und warum diese Praxis in Unternehmen unverzichtbar geworden ist.

Definition der Prozessanalyse

Die Prozessanalyse ist ein strukturierter Ansatz, der es ermöglicht, die Ausführung von Arbeitsabläufen zu verstehen. Dabei werden jede Aktivität, jeder Fluss sowie Verantwortlichkeiten und erzielte Ergebnisse identifiziert. Ihr Ziel ist es, einen transparenten, sachlichen und detaillierten Überblick über die praktische Funktion von Prozessen zu erhalten, um Ineffizienzen, Redundanzen, Schwachstellen sowie konkrete Verbesserungsmöglichkeiten zu identifizieren. Sie ist eine wesentliche Praxis für jedes Unternehmen, das die Prinzipien der Operational Excellence umsetzen möchte.

Warum ist die Prozessanalyse in modernen Unternehmen essenziell?

In einem Umfeld mit wettbewerbsintensivem Druck, das Agilität erfordert, und steigende Kundenanforderungen mit sich bringt, ist das Verständnis von Prozessen zu einem entscheidenden Vorteil geworden. Die Prozessanalyse ermöglicht:

• Steigerung der Operational Excellence, wobei unnötige oder ungeeignet konzipierte Aktivitäten beseitigt werden;
• Verbesserung des Kundenerlebnisses, indem einfache, schnelle und konsistente Abläufe gewährleistet werden;
• Vereinfachung der digitalen Transformation durch eine klare Definition funktionaler und automatisierbarer Anforderungen;
• Senkung der Kosten durch die Beseitigung von Verschwendung und die Optimierung von Ressourcen;
• Standardisierung und Stabilisierung der Betriebsabläufe, wodurch Vorhersehbarkeit und geringere Variabilität gewährleistet werden;
• Förderung einer Kultur der kontinuierlichen Verbesserung, indem Teams in das Erkennen und Bewältigen von Problemen einbezogen werden.

 Die Prozessanalyse fungiert als Katalysator für strategische Entscheidungen und die Gestaltung stabiler, kundenorientierter Unternehmen.

Tools zur Prozessanalyse

Für die Analyse und Erfassung von Prozessen stehen verschiedene Tools zur Verfügung, die je nach erforderlicher Detailgenauigkeit und Zielsetzung unterschiedliche Zwecke erfüllen. Das Verstehen dieser Unterschiede ist von entscheidender Bedeutung für die Auswahl des geeigneten Ansatzes. Zu den wichtigsten Methoden der Prozessanalyse zählen:

• SIPOC bietet eine umfassende Übersicht über die Prozesse, wobei der Schwerpunkt auf der Beziehung zwischen Lieferanten, Inputs, Prozessen, Outputs und Kunden liegt;
• Process Mapping ermöglicht einen intermediären Detaillierungsgrad, wobei die einzelnen Schritte und die dafür verantwortlichen Personen dargestellt werden;

• Das Flussdiagramm vertieft die Einzelheiten auf Aufgabenebene, wobei Entscheidungen, Ausnahmen und die genaue Reihenfolge der einzelnen Schritte des Prozesses hervorgehoben werden;
• Die Wertstromanalyse (WSA) reicht über den Prozess hinaus, indem sie die Informations- und Materialflüsse entlang der gesamten Wertschöpfungskette sichtbar macht.

Die Wahl des Tools hängt von der Komplexität und Art des zu analysierenden Prozesses ab. Die Schritte der Prozessanalyse variieren je nach verwendeter Methode. Im Folgenden werden die einzelnen Methoden und ihre Anwendbarkeit genauer betrachtet.

SIPOC: Hochniveau-Übersicht

SIPOC ist ein einfaches und äußerst effektives Tool, um eine Makroübersicht über Prozesse zu bekommen, indem es verdeutlicht, wer was liefert, welcher Prozess Inputs in Outputs umwandelt und wer die Ergebnisse erhält. SIPOC erweist sich insbesondere zu Beginn einer Analyse als hilfreich, da es eine Abstimmung zwischen den Teams ermöglicht und ein Grundverständnis der Prozesse schafft, bevor deren Eigenschaften vertieft werden.

Die Bedeutung von SIPOC:

• Suppliers (Lieferanten): Unternehmen, die die für den Prozess erforderlichen Inputs liefern;
• Inputs: Ressourcen, Rohstoffe, Daten oder Informationen, die in den Prozess eingeführt werden;
• Process (Prozess): Reihe von Aktivitäten oder Hauptschritten, die Inputs in Outputs umwandeln;
• Outputs: Endergebnisse (Produkte, Dienstleistungen oder Informationen);
• Customers(Kunden): Empfänger der Outputs.

Die Erstellung des SIPOC-Diagramms sollte in Workshops mit multidisziplinären Teams erfolgen, um unterschiedliche Perspektiven und die Einbeziehung der Hauptbeteiligten sicherzustellen.

Es wird empfohlen, eine strukturierte Abfolge einzuhalten:

1. Outputs definieren (Produkte, Dienstleistungen oder Informationen, die aus dem Prozess hervorgehen);
2. Kunden der Outputs identifizieren (intern oder extern);
3. Kunden und Outputs verbinden;
4. Identificar os processos (atividades que transformam inputs em outputs);
5. Prozess mit Outputs verbinden;
6. Inputs auflisten (Ressourcen, Rohstoffe, Dokumente oder Daten, die für den Ablauf des Prozesses erforderlich sind);
7. Inputs und Prozess verbinden;
8. Lieferanten identifizieren (intern oder extern);
9. Beziehungen zwischen Lieferanten und Inputs herstellen.

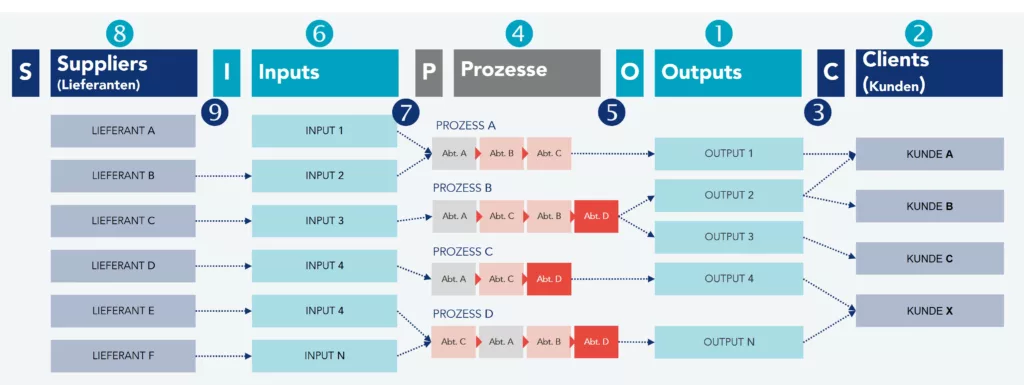

Abbildung 1 – Beispiel einer klassischen SIPOC-Struktur

Die Einhaltung dieser Reihenfolge ermöglicht die Erstellung eines vollständigen, klaren und an die betriebliche Realität angepassten SIPOC, der als solide Grundlage für spätere detailliertere Analysen dient.

Process Mapping – die Abfolge von Aktivitäten verstehen

Process Mapping ermöglicht die klare Darstellung der einzelnen Prozessschritte, der verantwortlichen Rollen, ihrer Wechselwirkungen sowie der zugehörigen Bearbeitungszeiten. Dieses Instrument bietet einen mittleren Detaillierungsgrad: ausreichend, um Ineffizienzen sichtbar zu machen, ohne die Granularität eines detaillierten Flussdiagramms zu erreichen.

Die Erstellung sollte im Team erfolgen, vorzugsweise im Rahmen eines Workshops, um unterschiedliche Perspektiven der beteiligten Akteure zu integrieren. Zur Sicherstellung von Konsistenz und inhaltlicher Tiefe wird empfohlen, einer strukturierten Vorgehensweise zu folgen:

1. Auswahl des zu analysierenden Prozesses: Auswahl eines Prozesses mit wesentlicher Auswirkung auf Geschäftsergebnis und Kundennutzen.
2. Definition des Prozesses: Klärung der Prozessgrenzen (Start- und Endpunkt), um ein einheitliches Verständnis des Betrachtungsumfangs sicherzustellen.
3. Erhebung von Informationen zum Ist-Prozess: Sammlung faktenbasierter Daten wie Häufigkeit, Fehlerquote, Bearbeitungszeiten je Schritt, Anzahl beteiligter Mitarbeitender, Kosten, Kundenzufriedenheit usw.
4. Festlegung eines klaren Verbesserungsziels: Definition der zu verbessernden Kennzahlen (z. B. Lead Time, Fehlerquote, Arbeitslast, Kosten).
5. Abbildung des Ist-Prozesses: Visuelle Darstellung der einzelnen Schritte, inklusive Zuständigkeiten, Reihenfolge, verwendeter Informationen und eingesetzter Mittel.
6. Ermittlung von Bearbeitungszeiten und Lead Time: Quantifizierung der tatsächlichen Bearbeitungszeit je Prozessschritt sowie der gesamten Durchlaufzeit. Der Vergleich von Bearbeitungszeit und Lead Time macht Wartezeiten, Ineffizienzen und Verschwendung sichtbar.
7. Identifikation von Verbesserungspotenzialen: Analyse des Prozessbildes zur Erkennung wiederkehrender Fehler, unklarer Schnittstellen, Nacharbeit, Wartezeiten und Engpässe.
8. Bewertung des Verbesserungspotenzials: Bündelung und Priorisierung der identifizierten Potenziale anhand von Wirkung und Umsetzbarkeit.
9. Auswahl von Verbesserungsmaßnahmen: Generierung und Auswahl geeigneter Lösungen mittels Brainstorming.
10. Abbildung des Soll-Prozesses: Erstellung des Zukunftsprozesses unter Eliminierung identifizierter Verschwendung und Integration der Verbesserungen.
11. Entwicklung eines Aktionsplans: Festlegung von Maßnahmen, Verantwortlichkeiten, Terminen und benötigten Ressourcen.
12. Überprüfung der Umsetzung: Nachverfolgung der Maßnahmen, Validierung der Ergebnisse, Standardisierung des neuen Prozesses und Schulung aller betroffenen Teams.

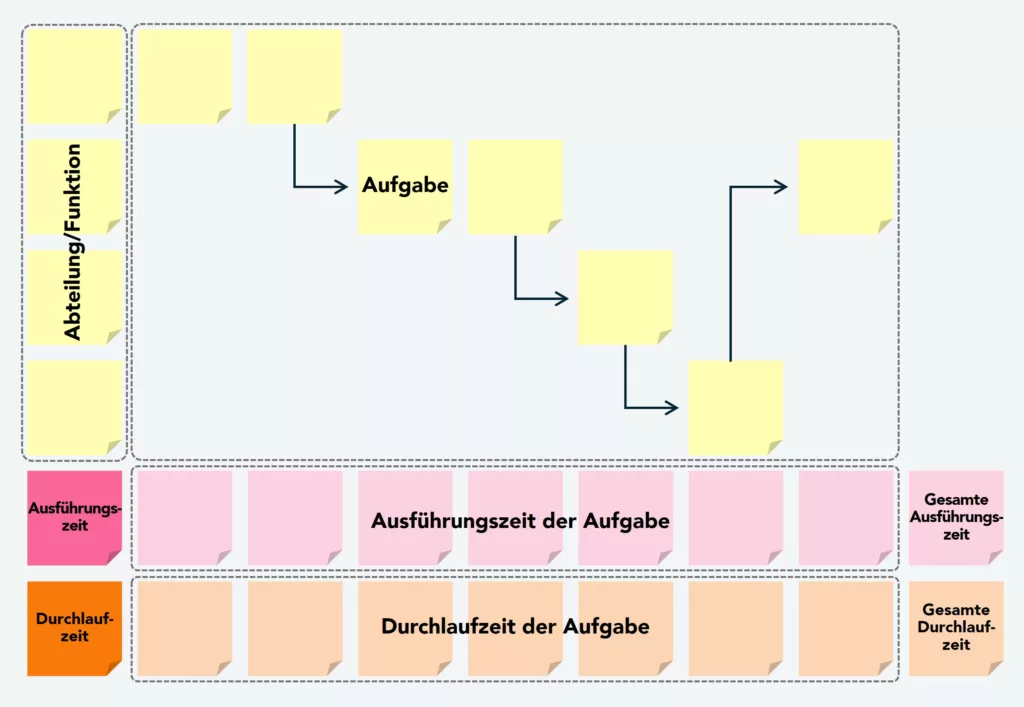

Abbildung 2 – Beispiel für eine klassische Prozessabbildung

Bei strukturierter und kollaborativer Anwendung wird Process Mapping zu einem wirkungsvollen Hebel der kontinuierlichen Verbesserung, indem komplexe Prozesse in einfache, effiziente und kundenorientierte Flüsse überführt werden.

Prozessflussdiagramm – den Aktivitätsfluss detailliert darstellen

Das Prozessflussdiagramm ist ein visuelles Instrument, das sämtliche Aufgaben eines Prozesses sowie deren logische Abfolge mit hohem Detaillierungsgrad darstellt. Durch die hohe Granularität lassen sich Ausnahmen, Entscheidungspunkte, unerwünschte Rückläufe und Prozessvarianten identifizieren, die in übergeordneten Darstellungen nicht sichtbar sind. Es eignet sich besonders für Standardisierung, interne Audits und die Qualifizierung von Mitarbeitenden.

Die Erstellung sollte kollaborativ erfolgen und auf direkter Beobachtung der realen Arbeit basieren. Zur Sicherstellung von Konsistenz empfiehlt sich folgendes Vorgehen:

1. Definition des Prozesses: Festlegung von Anfang und Ende des Prozesses.
2. Erfassung aller Schritte in Reihenfolge: Dokumentation sämtlicher Tätigkeiten zwischen Start und Ende und deren sequenzielle Darstellung von oben nach unten unter Verwendung der standardisierten Symbolik.
3. Ergänzung von Pfeilen zur Flussdefinition: Darstellung der Flussrichtung, insbesondere an Entscheidungspunkten.
4. Identifikation von Verbesserungspotenzialen: Kritische Analyse zur Erkennung von Optimierungsmöglichkeiten.
5. Gestaltung des Zukunftsflusses: Entwicklung des Soll-Prozesses unter Eliminierung der identifizierten Verschwendung und Integration der Verbesserungen.

Abbildung 3 – Beispiel einer klassischen Struktur eines Prozessflussdiagramms

Durch die vollständige Transparenz des Arbeitsflusses wird das Prozessflussdiagramm zu einem entscheidenden Werkzeug, um den realen Prozess zu verstehen und die Grundlage für eine Vereinfachung, Effizienzsteigerung und kontinuierliche Verbesserung zu schaffen.

Value Stream Analysis – Verschwendung identifizieren und den Fluss verbessern

Die Value Stream Analysis (VSA) ist ein leistungsstarkes Instrument zur End-to-End-Analyse von Wertschöpfungsketten. Sie macht den Material- und Informationsfluss sowie deren Einfluss auf die Lead Time entlang der gesamten Wertschöpfung sichtbar.

Eine wirksame VSA kombiniert technische Analyse mit direkter Beobachtung am Gemba, realen Daten und der aktiven Beteiligung eines interdisziplinären Teams. Für konsistente Ergebnisse empfiehlt sich folgende Struktur:

1. Erhebung vorbereitender Daten: Sammlung wesentlicher Prozessdaten vor dem Workshop zur Sicherstellung einer belastbaren Faktenbasis.
2. Analyse des Ist-Zustands (Value Stream Mapping): Aufnahme des Materialflusses am Gemba, beginnend am Prozessende, unter Verwendung der standardisierten Symbole; Konsolidierung der Informationen im Workshop und Ergänzung durch das Mapping des Informationsflusses.
3. Training von Kaizen-Werkzeugen: Befähigung des Teams in Lean-Kaizen-Methoden zur Neugestaltung des Prozesses.
4. Identifikation von Verbesserungspotenzialen: Ableitung von Potenzialen auf Basis der Flussprinzipien und der beobachteten Verschwendung.
5. Gestaltung der Zukunftsvision (Value Stream Design): Entwicklung des Soll-Zustands mit möglichst kontinuierlichem Fluss und minimaler Verschwendung.
6. Kosten-Nutzen-Analyse: Bewertung der erforderlichen Investitionen sowie der operativen und finanziellen Nutzen.
7. Definition des Implementierungsplans: Strukturierung des Übergangs vom Ist- zum Soll-Zustand, organisiert in Kaizen-Events.
8. Abschlusspräsentation und Alignment: Vorstellung der Ergebnisse, des Zukunfts-Value-Streams und des Umsetzungsplans zur Sicherstellung von Commitment aller Stakeholder.

Abbildung 4 – Beispiel einer klassischen VSA-Struktur: Ist-Zustand-Plan

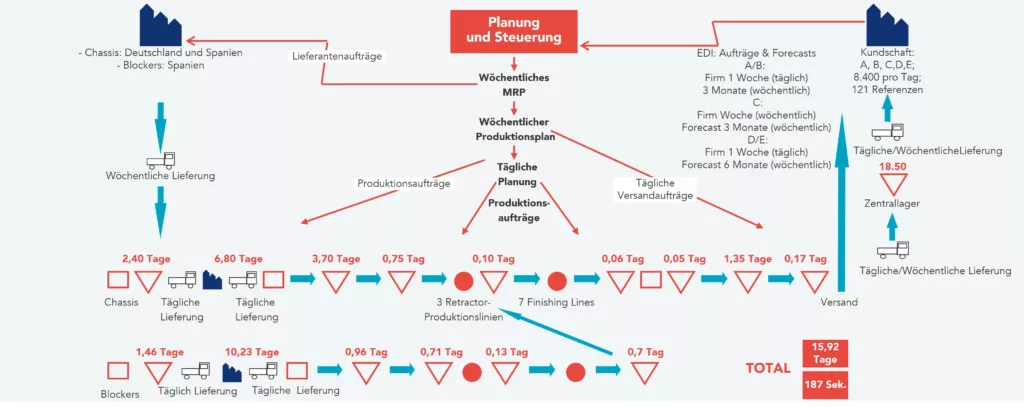

Abbildung 5 – Beispiel einer klassischen VSA-Struktur: Soll-Zustand-Plan

Durch die ganzheitliche Visualisierung des Wertstroms schafft die Value Stream Analysis die notwendige Transparenz, um Verschwendung zu eliminieren, die Lead Time zu reduzieren und konsequent kundenorientierte Prozesse zu gestalten.

Weitere Methoden der Prozessanalyse

Neben den beschriebenen Methoden zur Prozessabbildung existieren weitere Ansätze zur Analyse aus unterschiedlichen Perspektiven:

• Customer Journey Map: Fokussiert auf Interaktionen, Wahrnehmungen und Emotionen des Kunden entlang seiner Reise und identifiziert Bedürfnisse, Reibungspunkte und Verbesserungspotenziale.
• Service Blueprint: Stellt den Dienstleistungsprozess aus Kundensicht dar und trennt Front- und Backoffice, um den Einfluss interner Abläufe auf das Kundenerlebnis sichtbar zu machen.
• Swimlane-Diagramm: Strukturiert Aktivitäten nach Rollen oder Abteilungen und verdeutlicht Verantwortlichkeiten, Kommunikationsbrüche, ineffiziente Übergaben und Nacharbeit.
• Process Mining: Nutzt reale Systemdaten zur automatischen Rekonstruktion von Prozessabläufen, zur Identifikation von Varianten und zur Aufdeckung verborgener Probleme.

Diese Methoden erweitern den Blick auf Prozesse als vernetzte Abfolge von Aufgaben, Erlebnissen, Verantwortlichkeiten, Systemen und Informationsflüssen.

Beispiele für Prozessanalysen

Prozessanalysen sind auf sämtliche Arten von Abläufen anwendbar – von administrativen Tätigkeiten über industrielle Wertschöpfung bis hin zu kundenbezogenen Serviceprozessen.

Im administrativen Umfeld ist die Kombination aus SIPOC und Process Mapping häufig besonders effektiv: SIPOC dient der Identifikation und Einordnung relevanter Prozesse, während Process Mapping redundante Schritte, lange Wartezeiten und fehlende Standardisierung sichtbar macht und so Qualität, Kosten und Service verbessert.

In der Industrie ist die Value Stream Analysis der bevorzugte Ansatz zur Prozessoptimierung, da sie Verschwendung im Material- und Informationsfluss offenlegt. Überbestände, unnötige Transporte, Wartezeiten und Planungsprobleme werden transparent, sodass der Fluss neu gestaltet, die Lead Time reduziert und die Produktivität gesteigert werden kann. Die Methode ist zentral für operative Exzellenz.

In kundenbezogenen Prozessen helfen Customer Journey Maps und Service Blueprints, Reibungspunkte zu identifizieren, Interaktionen zu verbessern und die Servicequalität zu stabilisieren. Entscheidend ist die Auswahl der jeweils geeigneten Methode, um den erforderlichen Detaillierungsgrad, die passende Perspektive und die notwendige analytische Tiefe sicherzustellen.

Prozessanalyse in einer Kultur der kontinuierlichen Verbesserung

In Unternehmen mit Lean-Kaizen-Ausrichtung darf Prozessoptimierung keine punktuelle Initiative sein, sondern muss systematisch in den Arbeitsalltag integriert werden. Die beschriebenen Methoden können sowohl im Rahmen des täglichen Kaizen durch Linien-Teams als auch in multifunktionalen Kaizen-Zyklen für bereichsübergreifende Prozesse eingesetzt werden.

Im täglichen Kaizen analysieren Teams regelmäßig ihre Prozesse, identifizieren Probleme, entwickeln Gegenmaßnahmen und stabilisieren Verbesserungen. Dies stärkt Standardisierung, fördert Lernen und sichert nachhaltige Leistungsverbesserung.

Multifunktionale Kaizen-Zyklen sind essenziell für Prozesse mit hoher Komplexität und Schnittstellenvielfalt. Sie ermöglichen den Abbau struktureller Verschwendung, die Reduktion der Lead Time, die Verbesserung von Schnittstellen und eine Steigerung der Gesamtperformance.

Führungskräfte sind verantwortlich für die Schaffung eines förderlichen Umfelds: durch Ausrichtung und Zusammenarbeit der Teams, Abbau organisatorischer Barrieren, Bereitstellung von Ressourcen und konsequente Anwendung der Methoden. So entwickelt die Organisation die Fähigkeit zur kontinuierlichen Verbesserung und wird agiler, effizienter und konsequent kundenorientiert.

Noch Fragen zu Prozessanalyse-Tools?

Wann sollte ich SIPOC, Process Mapping, Prozessflussdiagramm oder VSA einsetzen?

SIPOC sollte verwendet werden, wenn ein schneller Überblick über den Prozess erforderlich ist. Process Mapping eignet sich hingegen, wenn es darum geht, die Abfolge von Aktivitäten, Verantwortlichen und Zeiten zu verstehen. Das Flussdiagramm sollte angewendet werden, wenn ein höheres Maß an Detailgenauigkeit in Bezug auf Aufgaben, Entscheidungen und Ausnahmen erforderlich ist. Schließlich ist die Wertstromanalyse empfohlen, wenn das Ziel darin besteht, den gesamten Material- und Informationsfluss zu analysieren, Verschwendung zu identifizieren und die Vorlaufzeit zu reduzieren.

Woran erkenne ich, dass ein Prozess analysiert und neu gestaltet werden sollte?

Ein Prozess sollte überprüft werden, wenn er Verzögerungen, Fehler oder Nacharbeiten aufweist, wenn er zu Unzufriedenheit bei den Kunden führt, wenn er Engpässe oder Verschwendung aufzeigt, wenn die Kosten hoch sind oder wenn er sich nur schwer automatisieren lässt oder nicht konsistent funktioniert.
