Pareto-Diagramm: Verbesserungsmaßnahmen auf das Wesentliche fokussieren

Was ist ein Pareto-Diagramm?

Das Pareto-Diagramm, auch bekannt als Pareto-Chart, ist ein zentrales Analysetool in den Bereichen Kaizen, Lean und Qualitätsmanagement, mit dem jene Ursachen mit den größten Auswirkungen auf die Prozessleistung identifiziert werden. Es stellt Kategorien von Problemen, Verzögerungen oder Mängeln in absteigender Reihenfolge nach ihrer Bedeutung dar. Die grafische Darstellung einer kumulativen Linie veranschaulicht, die Geschwindigkeit, mit der ein geringer Anteil der Ursachen für die meisten beobachteten Auswirkungen verantwortlich ist. Dieses Muster geht auf die Forschungsarbeiten von Vilfredo Pareto zurück, der nachwies, dass oft eine geringe Anzahl von Einflussfaktoren für die Mehrheit der Ergebnisse verantwortlich ist. Dieses Phänomen ist fachlich als 80/20-Regel bekannt. In betrieblichen Umfeldern zeigt sich dieses Prinzip deutlich, wenn eine geringe Anzahl von Defekten oder Abweichungen den Großteil der Qualitätsverluste verursacht. Durch die Hervorhebung dieser Ungleichgewichte unterstützt das Pareto-Diagramm eine präzisere Entscheidungsfindung und ermöglicht es Unternehmen, ihre Verbesserungsmaßnahmen gezielt einzusetzen, um die höchsten Leistungsgewinne zu erzielen.

Das Pareto-Diagramm verstehen

In der Prozessoptimierung wird ein Pareto-Diagramm eingesetzt, um Prozessdaten strukturiert darzustellen und die relative Bedeutung der unterschiedlichen Kategorien zu verdeutlichen. Die vertikalen Balken repräsentieren die Größe oder Häufigkeit jeder Kategorie. Die kumulative Linie veranschaulicht, wie jede zusätzliche Kategorie zum Gesamteffekt beiträgt, wenn sie von links nach rechts erscheint. Da die Kategorien vom größten zum kleinsten Beitraggeber geordnet sind, hebt das Diagramm sofort hervor, welche Probleme die Gesamtergebnisse prägen. Diese visuelle Struktur unterstützt Fachleute dabei, zwischen den wenigen Wesentlichen und den vielen wenig signifikanten Abweichungsquellen zu differenzieren.

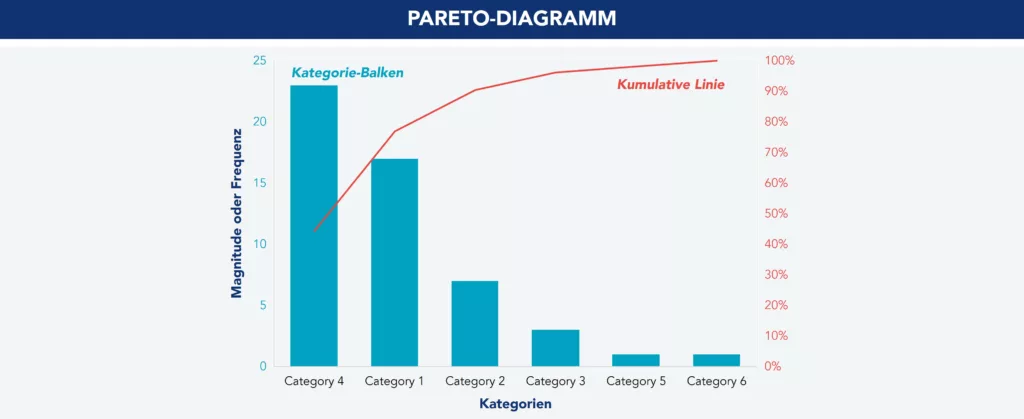

Abbildung 1 – Beispiel für ein Pareto-Diagramm: Struktur und Elemente

Das Diagramm basiert auf dem Pareto-Prinzip, das besagt, dass eine geringe Anzahl von Ursachen in der Regel einen signifikanten Anteil der beobachteten Effekte erklärt. Das genaue Verhältnis kann je nach Kontext variieren, jedoch ist das Muster ausreichend konsistent, um eine zuverlässige Grundlage für die Priorisierung zu bieten. In der Fertigung, im Dienstleistungsbereich, in der Logistik oder im Gesundheitswesen lässt sich dieses Prinzip häufig beobachten, wenn eine begrenzte Anzahl von Kategorien die meisten Kundenbeschwerden, den meisten Ausschuss oder die meisten Ausfallzeiten von Maschinen verursacht. Durch die Beobachtung der Teams können die Kategorien identifiziert werden, die sofortige Aufmerksamkeit erfordern und diejenigen, die später ohne Beeinträchtigung der Leistungsziele behandelt werden können.

Das Pareto-Diagramm ist ein Tool zur Visualisierung von Daten, das dazu dient, komplexe Datensätze zu vereinfachen und die Aufmerksamkeit auf die relevantesten Quellen von Verschwendung, Abweichungen oder Qualitätsmängeln zu lenken. Sein strukturiertes Format gewährleistet eine transparente Problemanalyse, unterstützt eine objektive Entscheidungsfindung und hilft, Verbesserungsmaßnahmen an den Unternehmensprioritäten auszurichten.

Wie man ein Pareto-Diagramm erstellt

Die Erstellung eines Pareto-Diagramms erfolgt in der Regel anhand der folgenden Schritte:

1. Das Problem und den Umfang der Daten definieren.
2. Informationen konsistent sammeln und kategorisieren.
3. Kategorien nach Häufigkeit oder Auswirkung zusammenfassen.
4. Kategorien von der höchsten zur niedrigsten zuordnen.
5. Kumulative Prozentsätze berechnen.
6. Balken und kumulative Linie im Diagramm erstellen.

Die Erstellung eines Pareto-Diagramms beginnt mit einer präzisen Definition des zu analysierenden Problems oder Phänomens. Die Daten müssen konsistent erfasst und kategorisiert werden, um eine Vergleichbarkeit zu gewährleisten. Diese Kategorien können Fehlerarten, Verzögerungsgründe, Kundenbeschwerden, Fehlerzustände oder andere messbare Abweichungsursachen umfassen. Nach der Datenerfassung erfolgt eine Zusammenfassung jeder Kategorie anhand ihrer Gesamtfrequenz oder ihrer Auswirkungen.

In der Folge werden die Kategorien vom höchsten zum niedrigsten Wert sortiert. Diese Reihenfolge ist von entscheidender Bedeutung, um die Konzentration von Problemen im Diagramm darzustellen und die wesentlichen Faktoren zu identifizieren. Um die Gesamtauswirkung durch die sukzessive Hinzufügung von Kategorien zu veranschaulichen, werden kumulative Prozentsätze berechnet.

Die Darstellung erfolgt durch die Aufzeichnung der Balken auf einer primären vertikalen Achse, welche die Größe widerspiegelt, sowie der kumulativen Prozentlinie auf einer sekundären vertikalen Achse. Zusammen zeigen diese Elemente sowohl den absoluten als auch den relativen Beitrag jeder Kategorie in einer einzigen, einheitlichen Ansicht.

Für die Aussagekraft eines Pareto-Diagramms sind Genauigkeit und Klarheit entscheidend. Die Kategorien müssen sich gegenseitig ausschließen, die Datenerhebung sollte objektiv erfolgen, und die Bezeichnungen sollten einer konsistenten Namenskonvention folgen. Wenn diese Bedingungen erfüllt sind, wird das Diagramm zu einem verlässlichen Instrument zur Identifizierung von Verbesserungsschwerpunkten und zur gezielten Ressourcennutzung.

Die meisten Unternhemen erstellen Pareto-Diagramme mithilfe gängiger Analysetools wie Microsoft Excel, Google Sheets, Power BI oder anderen Business-Intelligence-Plattformen mit integrierten Diagrammfunktionen. Auch statistische Softwarepakete wie Minitab bieten spezielle Funktionen zur Erstellung von Pareto-Diagrammen, die eine erweiterte Qualitätssicherung und Datenanalyse unterstützen. Unabhängig vom gewählten Tool bleiben die Grundanforderungen gleich: eine verlässliche Datenerhebung, eine präzise Kategorisierung und eine korrekte Sortierung der Kategorien nach ihrer Bedeutung – als Voraussetzung für eine sinnvolle Interpretation.

Bedeutung des Pareto-Diagramms für kontinuierliche Verbesserung

Die Pareto-Analyse ist der methodische Prozess zur Auswertung von Daten, um herauszufinden, welche Ursachen für den Großteil der beobachteten Auswirkungen verantwortlich sind. Das Pareto-Diagramm liefert die visuelle Grundlage für diese Analyse und unterstützt Teams dabei, zu erkennen, wie sich Probleme auf verschiedene Kategorien verteilen. Indem es die Bereiche mit dem größten Einfluss hervorhebt, lenkt das Diagramm Unternhemen weg von allgemeinen Korrekturmaßnahmen hin zu gezielten, wirkungsvollen Eingriffen.

In den Methoden von Kaizen und Lean Management nimmt das Pareto-Diagramm eine grundlegende Rolle in der strukturierten Problemlösung ein. Es dient in frühen Analysephasen dazu, Teams auf die Themen zu fokussieren, die eine vertiefte Untersuchung rechtfertigen – zum Beispiel mittels Root Cause Analysis, Ishikawa-Diagramm, Process Mapping oder Standardisierungsreviews. In Kombination mit Lean-Six-Sigma-Praktiken, insbesondere im DMAIC-Zyklus, unterstützt es die Priorisierung, stärkt faktenbasierte Entscheidungen und beschleunigt die Identifikation von Verbesserungspotenzialen. Es verdeutlicht das Prinzip, sich zunächst den relevantesten Quellen für Verschwendung und Abweichung zu widmen, bevor weniger einflussreiche Bereiche angegangen werden.

Die Relevanz des Tools zeigt sich in vielfältigen Anwendungsfällen über Branchen hinweg: In der Fertigung helfen Pareto-Diagramme dabei, die Fehlerarten zu identifizieren, die den größten Ausschuss oder Nacharbeitsaufwand verursachen. Dies ermöglicht gezielte Maßnahmen im Qualitätsmanagement und unterstützt ergänzende Methoden wie SMED, bei denen die Analyse dominanter Rüstzeitverluste essenziell für die Reduktion der Umrüstzeiten ist. In Dienstleistungsunternehmen wird das Diagramm eingesetzt, um Muster in Kundenbeschwerden aufzudecken, wodurch Maßnahmen auf die Themen gelenkt werden können, die die Kundenzufriedenheit am stärksten beeinflussen. Es unterstützt außerdem die Prozessdefinition, z. B. durch die Anwendung von SIPOC oder Process Mapping. In der Instandhaltung dient es zur Analyse von Stillständen, um jene Fehlerzustände zu identifizieren, die die Anlagenverfügbarkeit am meisten beeinträchtigen. Auch im Gesundheitswesen kommt es zum Einsatz, um Vorfälle, Verzögerungen und Ineffizienzen in klinischen Prozessen zu untersuchen – mit dem Ziel, eine sicherere und effizientere Patientenversorgung zu ermöglichen. In betrieblichen Kontexten hilft das Pareto-Diagramm, jene Abweichungskategorien zu identifizieren, die am häufigsten Maschinenstopps oder Eingriffe durch das Bedienpersonal auslösen – und trägt damit zur Umsetzung von Jidoka bei, indem es eine schnellere Erkennung und Eskalation der häufigsten Probleme ermöglicht.

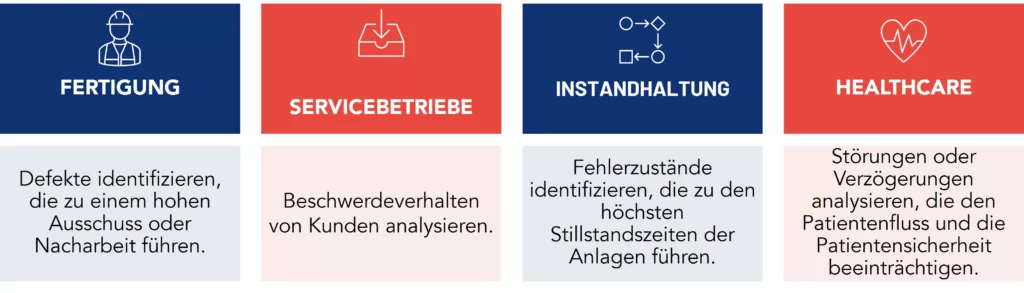

Abbildung 2 – Anwendungsbeispiele von Pareto-Diagrammen in verschiedenen betrieblichen Umfeldern

Diese Anwendungen zeigen, wie das Pareto-Diagramm Rohdaten in umsetzbare Erkenntnisse verwandelt. Eine Fertigungslinie mit wiederkehrenden Qualitätsmängeln kann feststellen, dass lediglich drei von mehreren Dutzend Kategorien den Großteil der Nacharbeit verursachen. Ein Servicecenter kann herausfinden, dass sich die meisten Kundenbeschwerden auf Reaktionszeiten beziehen – was gezielte Prozessanpassungen ermöglicht. Ein Krankenhaus kann erkennen, dass administrative Engpässe für den Großteil der Aufnahmedauer verantwortlich sind – und daraus einen Neuentwurf der Abläufe ableiten. In jedem dieser Fälle stellt das Pareto-Diagramm sicher, dass Verbesserungsmaßnahmen auf jene Bereiche konzentriert werden, die das größte Potenzial für messbare Wirkung bieten, und ergänzt andere Lean-Methoden durch eine klare visuelle Priorisierung.

Einschränkungen und wichtige Überlegungen

Trotz seiner hohen Wirksamkeit bei der Priorisierung besitzt das Pareto-Diagramm auch Einschränkungen, die berücksichtigt werden müssen. Die Aussagekraft des Diagramms hängt maßgeblich von der Qualität der zugrunde liegenden Daten ab. Unvollständige oder inkonsistente Daten können die Verteilung der Kategorien verfälschen und zu fehlerhaften Schlussfolgerungen führen. Klare Definitionen, eine disziplinierte Datenerhebung und eine geeignete Kategorisierung sind daher unerlässlich.

Hinzu kommt, dass sich Betriebssysteme mit der Zeit verändern. Eine zu einem bestimmten Zeitpunkt beobachtete Pareto-Verteilung kann sich durch Prozessveränderungen, externe Einflüsse oder durchgeführte Verbesserungsmaßnahmen verschieben. Eine kontinuierliche Überwachung ist notwendig, um sicherzustellen, dass die gesetzten Prioritäten weiterhin gültig sind und die ergriffenen Maßnahmen den erwarteten Effekt erzielen.

Ein weiterer wichtiger Punkt: Das Pareto-Diagramm bewertet relative Häufigkeiten oder Auswirkungen, jedoch keine absoluten Risiken. Eine Kategorie mit geringer Häufigkeit kann dennoch sofortiges Handeln erfordern – etwa wenn Sicherheits-, Regulierungs- oder Compliance-Risiken bestehen. Daher ist es unerlässlich, die Ergebnisse des Pareto-Diagramms immer im Kontext betrieblicher Gegebenheiten, strategischer Ziele und Rahmenbedingungen zu interpretieren.

Trotz dieser Einschränkungen bleibt das Pareto-Diagramm ein äußerst wertvolles Tool für faktenbasierte Analysen. Seine Wirksamkeit hängt dabei von einer durchdachten Anwendung und seiner Einbettung in umfassendere Problemlösungsansätze ab – etwa in Kombination mit Root Cause Analysis, Standardisierung und kontinuierlichem Monitoring.

Pareto-Diagramm: Eine klare Grundlage für Priorisierungen

Das Pareto-Diagramm gehört zu den wirkungsvollsten Tools, wenn es darum geht, Verbesserungsmaßnahmen auf die entscheidenden Themen zu konzentrieren. Indem es zeigt, dass ein kleiner Teil der Kategorien für den Großteil der Auswirkungen verantwortlich ist, schafft es eine klare Grundlage für Priorisierungen und unterstützt Teams bei fundierten, evidenzbasierten Entscheidungen. Die strukturierte Kombination aus Datenvisualisierung und kumulativer Analyse ermöglicht es Unternehmen, sich auf die wesentlichen Quellen für Verschwendung, Abweichungen oder Qualitätsmängel zu fokussieren – anstatt Ressourcen auf weniger relevante Themen zu verteilen.

In der Anwendung innerhalb von Lean-, Kaizen- und Qualitätsmanagementsystemen stärkt das Pareto-Diagramm die Disziplin der Problemlösung und erhöht die Präzision von Initiativen zur kontinuierlichen Verbesserung. Auch wenn seine Wirksamkeit von der Datenqualität und einer durchdachten Interpretation abhängt, bleibt es ein unverzichtbarer Bestandteil jeder systematischen Herangehensweise an Operational Excellence. Die daraus gewonnenen Erkenntnisse helfen Unternhemen, ihre Effizienz zu steigern, die Qualität zu verbessern und den Fortschritt in Richtung langfristiger Leistungsziele nachhaltig zu sichern.

Noch Fragen zum Pareto-Diagramm?

Was bedeutet die 80/20-Regel im Zusammenhang mit dem Pareto-Diagramm?

Die 80/20-Regel, auch bekannt als Pareto-Prinzip, besagt, dass ein kleiner Anteil der Ursachen häufig für einen großen Teil der beobachteten Auswirkungen verantwortlich ist. In vielen Prozessen machen rund 20 % der Kategorien etwa 80 % der Fehler, Verzögerungen oder Verluste aus. Gerade dieses Ungleichgewicht macht das Pareto-Diagramm so wertvoll: Es lenkt den Fokus auf die wenigen Kategorien, die die größte Leistungsminderung verursachen – und bei denen Verbesserungsmaßnahmen substanzielen Effekt erzielen.

Obwohl das Prinzip häufig als 80/20-Verhältnis dargestellt wird, können die exakten Prozentsätze variieren – etwa 70/30 oder 90/10. Entscheidend ist nicht das genaue Verhältnis, sondern das dahinterliegende Prinzip: Auswirkungen sind nicht gleichmäßig über alle Kategorien verteilt. Das Pareto-Diagramm macht diese Ungleichverteilung sichtbar und unterstützt Unternhemen dabei, ihre Anstrengungen dort zu bündeln, wo sie die größte Wirkung entfalten.

Was ist der Unterschied zwischen einem Pareto-Diagramm und einem Histogramm?

Sowohl das Pareto-Diagramm als auch das Histogramm visualisieren Daten, dienen jedoch unterschiedlichen Analysezwecken. Ein Histogramm stellt kontinuierliche numerische Daten in Klassen dar, um Muster wie Mittelwert, Streuung oder Schiefe zu erkennen. Es kommt zum Einsatz, wenn es darum geht, zu verstehen, wie sich Datenwerte über Intervalle verteilen.

Ein Pareto-Diagramm hingegen ordnet diskrete Kategorien in absteigender Reihenfolge nach ihrer Bedeutung und ergänzt diese mit einer kumulativen Linie. Sein Ziel ist nicht die Analyse der Verteilung, sondern die Identifikation jener Kategorien, die den größten Einfluss auf das Gesamtergebnis haben.

Während ein Histogramm zur beschreibenden Analyse dient, unterstützt das Pareto-Diagramm die Priorisierung – indem es die wenigen Kategorien hervorhebt, die für den Großteil der Auswirkungen verantwortlich sind. Beide Tools ergänzen sich: Das Histogramm zeigt, wie sich Daten verhalten, das Pareto-Diagramm, wo die Aufmerksamkeit konzentriert werden sollte.

Wie häufig sollten Pareto-Diagramme im Rahmen kontinuierlicher Verbesserungsmaßnahmen aktualisiert werden?

Die Aktualisierungshäufigkeit eines Pareto-Diagramms hängt von der Volatilität des Prozesses und den Zielen der jeweiligen Verbesserungsaktivität ab. In stabilen Prozessen mit konstanten Leistungsmerkmalen können regelmäßige Aktualisierungen im Rahmen der Standardberichterstattung ausreichen. In dynamischen Prozessen mit häufigen Schwankungen oder kurzen Feedback-Zyklen sind hingegen häufigere Aktualisierungen erforderlich, um Veränderungen in den Prioritätskategorien zeitnah zu erkennen.

In kontinuierlichen Verbesserungsprogrammen und Lean Daily Management-Systemen können Pareto-Diagramme wöchentlich oder sogar täglich überprüft werden – insbesondere dann, wenn sie Problemlösungsroutinen unterstützen oder neu implementierte Maßnahmen überwacht werden sollen. In DMAIC-Projekten erfolgt die Aktualisierung typischerweise an wichtigen Meilensteinen innerhalb der Phasen „Measure“, „Analyze“ und „Control“, um zu bestätigen, dass die Maßnahmen die wesentlichen Einflussfaktoren adressieren. Entscheidend ist ein Aktualisierungsrhythmus, der das reale Prozessverhalten widerspiegelt und eine zeitnahe, faktenbasierte Steuerung ermöglicht.
