Diagramme de Pareto : concentrer les efforts d’amélioration sur ce qui compte le plus

Qu’est-ce qu’un diagramme de Pareto ?

Le diagramme de Pareto, également appelé graphique de Pareto, est un outil analytique essentiel dans les domaines du Kaizen, du Lean et de la gestion de la qualité. Il permet d’identifier les principales causes ayant le plus d’impact sur les performances des processus. Il affiche les catégories de problèmes, de retards ou de défauts par ordre décroissant d’importance. Il les accompagne d’une ligne cumulative qui révèle à quelle vitesse une petite partie des causes explique la plupart des effets observés. Ce modèle reflète le travail de Vilfredo Pareto, dont les études ont montré qu’une minorité de facteurs déterminent souvent la majorité des résultats, un phénomène largement connu sous le nom de règle des 80/20. Dans les environnements opérationnels, ce principe devient évident lorsqu’un petit nombre de défauts ou d’écarts produit la majorité des pertes de qualité. En mettant en évidence ces déséquilibres, le diagramme de Pareto favorise une prise de décision plus précise et permet aux organisations d’orienter leurs efforts d’amélioration vers les domaines où ils produiront les gains de performance les plus importants.

Comprendre le diagramme de Pareto

Un diagramme de Pareto est utilisé pour présenter les données d’un processus de manière structurée, en clarifiant l’importance relative des différentes catégories. Les barres verticales représentent l’ampleur ou la fréquence de chaque catégorie. En parallèle, la ligne cumulative montre comment chaque catégorie supplémentaire contribue à l’effet total, de gauche à droite. Puisque ces catégories sont classées de la plus contributive à la moins significative, le diagramme met immédiatement en évidence les problèmes qui dominent les résultats globaux. Cette structure visuelle aide les praticiens à distinguer les quelques causes vitales des nombreuses sources de variation moins significatives.

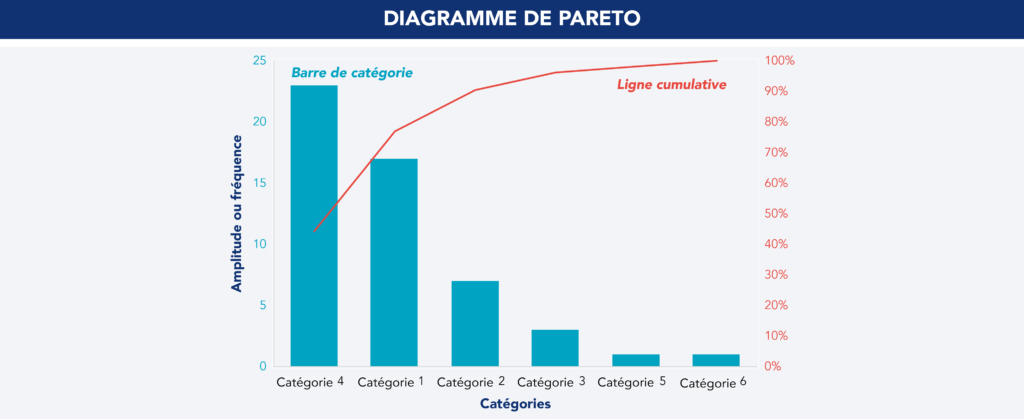

Figure 1 – Exemple de diagramme de Pareto : structure et éléments

Le diagramme s’appuie sur le principe de Pareto, selon lequel une faible proportion de causes représente généralement une grande part des effets observés. Le ratio exact peut varier selon le contexte, mais le modèle est suffisamment cohérent pour constituer une base fiable pour établir les priorités. Dans les secteurs de la production, des services, de la logistique ou de la santé, ce principe se vérifie fréquemment lorsqu’un nombre limité de catégories regroupe la majorité des réclamations des clients, des rebuts ou des arrêts d’équipement. En observant la vitesse avec laquelle la ligne cumulative augmente et où elle commence à se stabiliser, les équipes peuvent identifier les catégories qui nécessitent une attention immédiate et celles qui peuvent être traitées plus tard sans compromettre les objectifs de performance.

Le diagramme de Pareto a pour objectif de simplifier les ensembles de données complexes et d’attirer l’attention sur les facteurs les plus influents en matière de gaspillage, de variation ou de défauts de qualité. Son format structuré améliore la clarté de l’analyse des problèmes, renforce l’objectivité dans la prise de décision et aligne les efforts d’amélioration sur les priorités de l’organisation. En concentrant leurs ressources sur les catégories les plus importantes, les équipes peuvent accélérer l’amélioration des processus et faire progresser les initiatives d’amélioration continue avec plus de précision et d’impact.

Comment construire un diagramme de Pareto

Un diagramme de Pareto est généralement construit selon les étapes suivantes :

1. Définir le problème et le périmètre des données ;
2. Collecter et catégoriser les informations de façon cohérente ;
3. Résumer chaque catégorie par fréquence ou impact ;
4. Classer les catégories de la plus pertinente à la moins pertinente ;
5. Calculer les pourcentages cumulatifs ;
6. Construire les barres et la ligne cumulative sur le diagramme.

Le développement d’un diagramme de Pareto commence par une définition claire du problème ou du phénomène étudié. Les données doivent être collectées de manière cohérente et catégorisées de façon à permettre la comparabilité. Ces catégories peuvent inclure des types de défauts, des causes de retard, des réclamations clients, des modes de défaillance ou d’autres sources mesurables de variation. Une fois les données collectées, chaque catégorie est résumée selon sa fréquence totale ou son impact.

Les catégories sont ensuite classées par ordre décroissant de valeur. Ce classement est essentiel, car il permet au diagramme de révéler la concentration des problèmes et d’identifier les facteurs qui contribuent le plus à l’impact observé. Des pourcentages cumulatifs sont calculés pour montrer quelle part de l’effet total s’explique par l’ajout séquentiel des catégories.

Le graphique est construit en traçant les barres sur un axe vertical principal représentant l’ampleur et la ligne de pourcentage cumulatif sur un axe vertical secondaire. Ensemble, ces éléments montrent à la fois la contribution absolue et relative de chaque catégorie, sous une représentation unifiée.

La précision et la clarté sont essentielles dans ce processus. Les catégories doivent être mutuellement exclusives, la collecte des données doit être objective, et les désignations doivent suivre une convention de nommage cohérente. Lorsque ces conditions sont réunies, le diagramme obtenu devient un outil fiable pour identifier les priorités d’amélioration et orienter un déploiement efficace des ressources.

La plupart des organisations construisent des diagrammes de Pareto à l’aide d’outils d’analyse standard tels que Microsoft Excel, Google Sheets, Power BI ou d’autres plateformes d’analytique métier intégrant des fonctions de création de graphiques. Des logiciels statistiques comme Minitab offrent également des fonctionnalités dédiées au diagramme de Pareto, utiles pour la gestion avancée de la qualité et l’analyse de données. Quel que soit l’outil choisi, les exigences essentielles restent les mêmes : une collecte de données fiable, une catégorisation précise et un tri exact des catégories par ampleur pour permettre une interprétation pertinente des résultats.

Pertinence du diagramme de Pareto dans l’amélioration continue

L’analyse de Pareto est le processus méthodologique consistant à examiner les données afin de déterminer quelles causes sont responsables de la majorité de l’effet observé. Le diagramme de Pareto constitue la base visuelle de cette analyse et aide les équipes à comprendre comment les problèmes se répartissent entre les différentes catégories. En mettant en évidence les zones à plus fort impact, le diagramme permet aux organisations de s’éloigner d’actions correctives généralisées pour adopter des interventions ciblées à fort levier.

Dans les méthodologies Kaizen et de gestion Lean, le diagramme de Pareto joue un rôle fondamental dans la résolution structurée de problèmes. Il éclaire les premières étapes de l’analyse en orientant les équipes vers les questions qui méritent une investigation plus approfondie à l’aide d’outils tels que l’analyse des causes racines, le diagramme en arête de poisson, la cartographie des processus ou les revues de standards. Lorsqu’il est intégré aux pratiques Lean Six Sigma, notamment dans les cycles DMAIC, le diagramme renforce la priorisation, soutient les décisions axées sur des données factuelles et accélère l’identification des opportunités d’amélioration. Cela renforce le principe consistant à traiter les sources de gaspillage et de variation les plus pertinentes avant d’investir des efforts dans des domaines moins importants.

La pertinence de cet outil devient évidente à travers son application dans divers secteurs. Les fabricants utilisent les diagrammes de Pareto pour identifier les types de défauts générant le plus de rebuts ou de retouches, ce qui permet d’orienter plus efficacement les actions de gestion de la qualité et de soutenir des méthodologies complémentaires comme le SMED, où la compréhension des principales sources de pertes liées aux changements de setup permet de cibler les équipes ayant le plus d’impact sur le temps de changement. Les organisations de services utilisent ce diagramme pour mettre en évidence les tendances des réclamations des clients, ce qui permet aux équipes de se concentrer sur les problèmes qui influencent le plus la satisfaction et d’orienter en amont les efforts de définition des processus, souvent menés à l’aide de la méthodologie SIPOC ou de la cartographie des processus. Les services de maintenance s’appuient sur les diagrammes de Pareto pour analyser les temps d’arrêt et déterminer les modes de défaillance qui réduisent le plus la disponibilité des équipements. Les établissements de santé les utilisent pour examiner les incidents, les retards et les inefficacités des processus cliniques, ce qui favorise des soins plus sûrs et plus efficaces pour les patients. Dans les contextes opérationnels, le diagramme de Pareto permet d’identifier les catégories d’anomalies qui provoquent le plus souvent des arrêts de machines ou nécessitent l’intervention d’un opérateur, renforçant ainsi le Jidoka en permettant la détection et la remontée plus rapides des problèmes les plus fréquents.

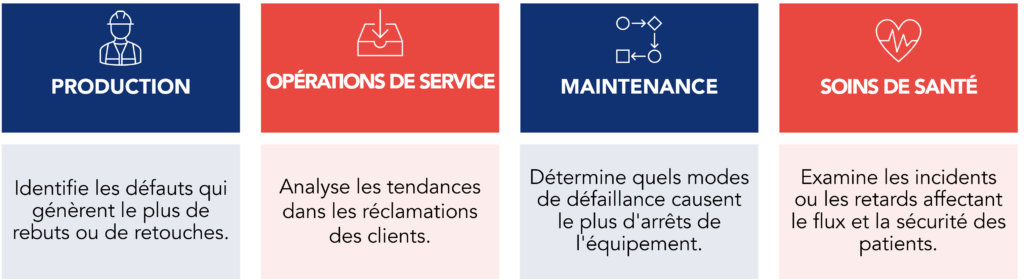

Figure 2 – Exemples d’application du diagramme de Pareto dans différents environnements opérationnels

Ces applications montrent comment le diagramme de Pareto transforme des données brutes en informations utiles. Une ligne de production présentant des défauts récurrents peut découvrir que seulement trois catégories, parmi des dizaines, sont responsables de la majorité des retouches. Un centre de services peut constater que la plupart des réclamations clients concernent le délai de réponse, ce qui conduit à des ajustements ciblés des processus. Un hôpital peut identifier que des goulots d’étranglement administratifs expliquent la majorité des retards d’admission, incitant à une refonte des flux de travail. Dans chaque cas, le diagramme de Pareto garantit que les efforts d’amélioration sont dirigés vers les zones ayant le plus fort potentiel d’impact mesurable et complète l’usage d’autres outils Lean en fournissant des éléments factuels clairs sur les priorités d’intervention.

Limites et considérations

Bien que le diagramme de Pareto soit très efficace pour établir des priorités, il présente certaines limites qu’il convient de prendre en compte. Le diagramme reflète la qualité des données collectées ; des données incomplètes ou incohérentes peuvent fausser la répartition des catégories et conduire à des conclusions erronées. Des définitions claires, une collecte disciplinée des données et une catégorisation appropriée sont donc indispensables.

Les systèmes opérationnels évoluent également au fil du temps. La distribution de Pareto observée au cours d’une période donnée peut changer à mesure que les processus évoluent, que les conditions externes changent ou que les mesures d’amélioration produisent leurs effets. Il est nécessaire d’effectuer un suivi continu afin de vérifier que les priorités restent pertinentes et que les interventions produisent les résultats escomptés.

Un autre point important est que le diagramme de Pareto met en évidence la fréquence relative ou l’impact relatif, mais n’évalue pas le risque absolu. Une catégorie peu fréquente peut néanmoins nécessiter une action immédiate si elle présente des risques en matière de sécurité, de conformité réglementaire ou d’obligations légales. Il est donc essentiel d’interpréter les résultats d’un diagramme de Pareto à la lumière des connaissances contextuelles, des contraintes opérationnelles et des objectifs stratégiques.

Malgré ces limites, le diagramme de Pareto reste un outil de grande valeur pour une analyse fondée sur des faits. Son efficacité repose sur une application réfléchie et sur son intégration dans des cadres plus larges de résolution de problèmes, incluant l’analyse des causes racines, la standardisation et le suivi continu.

Le diagramme de Pareto, une base claire pour la priorisation

Le diagramme de Pareto demeure l’un des outils les plus efficaces pour orienter les efforts d’amélioration vers les domaines les plus importants. En montrant comment un nombre limité de catégories représente la majorité des impacts observés, il constitue une base claire pour la priorisation et aide les équipes à prendre des décisions éclairées, fondées sur des données objectives. Sa combinaison structurée de visualisation des données et d’analyse cumulative permet aux organisations de concentrer leurs efforts sur les principales sources de gaspillage, de variation ou de défauts, plutôt que de disperser leurs ressources sur des problèmes secondaires.

Lorsqu’il est intégré aux pratiques de Lean, de Kaizen et de gestion de la qualité, le diagramme de Pareto renforce les disciplines de résolution de problèmes et améliore la précision des initiatives d’amélioration continue. Bien que son utilité dépende de la qualité des données sous-jacentes et de l’interprétation qui en est faite, il reste un élément indispensable de toute démarche systématique vers l’excellence opérationnelle. En exploitant les informations qu’il génère, les organisations peuvent améliorer leur efficacité, élever leur niveau de qualité et maintenir leur progression vers des objectifs de performance à long terme.

Avez-vous encore des questions sur le diagramme de Pareto ?

Que signifie la règle des 80/20 dans un diagramme de Pareto ?

La règle des 80/20, également appelée principe de Pareto, stipule qu’une petite proportion de causes représente souvent une grande partie de l’impact observé. Dans de nombreux processus, environ 20 % des catégories expliquent près de 80 % des défauts, des retards ou des pertes. Ce déséquilibre est précisément ce qui rend le diagramme de Pareto si précieux : il oriente l’attention vers les quelques catégories qui contribuent le plus aux problèmes de performance et où les actions d’amélioration auront le plus d’effet.

Bien que ce principe soit souvent exprimé par le ratio 80/20, les pourcentages exacts varient selon le contexte. Certains processus peuvent révéler une répartition de type 70/30, 90/10, ou autre. Les chiffres précis sont moins importants que le concept fondamental : l’impact n’est pas réparti de façon uniforme entre les catégories. Le diagramme de Pareto met en évidence cette répartition inégale et aide les organisations à concentrer leurs efforts d’amélioration sur les domaines ayant le plus fort potentiel d’impact mesurable.

Quelle est la différence entre un diagramme de Pareto et un histogramme ?

Un diagramme de Pareto et un histogramme représentent tous deux des données de façon visuelle, mais ils servent à des fins analytiques différentes. Un histogramme organise des données numériques continues en classes pour révéler des modèles de distribution tels que la tendance centrale, la variation ou l’asymétrie. Il est utilisé lorsqu’il s’agit de comprendre comment les données se répartissent entre des intervalles.

Le diagramme de Pareto, quant à lui, classe des catégories discrètes par ordre décroissant de grandeur et inclut une ligne de pourcentage cumulatif. Son objectif n’est pas d’analyser la distribution, mais d’identifier les catégories qui contribuent le plus à l’impact global du problème.

Alors que l’histogramme soutient une analyse descriptive, le diagramme de Pareto soutient la priorisation en mettant en évidence les quelques catégories à l’origine de la majorité de l’effet. Ces deux outils sont donc complémentaires : l’histogramme permet de comprendre le comportement des données, tandis que le diagramme de Pareto indique où concentrer les efforts d’amélioration.

À quelle fréquence faut-il mettre à jour les diagrammes de Pareto dans les initiatives d’amélioration continue ?

La fréquence de mise à jour d’un diagramme de Pareto dépend de la volatilité du processus et des objectifs de l’activité d’amélioration. Dans les processus stables présentant des modèles de performance cohérents, des mises à jour périodiques alignées sur les cycles de rapport réguliers peuvent suffire. En revanche, les processus en cours d’amélioration active, soumis à des variations fréquentes ou fonctionnant selon des boucles de retour d’information courtes, bénéficient de mises à jour plus fréquentes afin de vérifier si les catégories prioritaires changent.

Dans le cadre des systèmes d’amélioration continue et de gestion quotidienne Lean, les diagrammes de Pareto peuvent être examinés chaque semaine, voire chaque jour, lorsqu’ils servent à soutenir les routines de résolution de problèmes ou à suivre les effets des mesures récemment mises en œuvre. Dans les projets DMAIC, les mises à jour ont généralement lieu à des étapes clés des phases de mesure, d’analyse et de contrôle afin de confirmer que les efforts d’amélioration portent bien sur les facteurs dominants. Il est essentiel de maintenir un rythme qui reflète le comportement réel du processus, afin de prendre des décisions opportunes et factuelles.
