Mapear el flujo end-to-end — Value Stream Mapping y capacidad del cuello de botella

Este artículo es la tercera parte de una serie de seis capítulos, titulada «El plan de 90 días para la excelencia operativa». La “Parte 2/6: Construir el árbol de KPI — Establecer la línea base del rendimiento en 48 horas» estableció la arquitectura de medición que conecta el comportamiento operativo con los resultados estratégicos. Este artículo da el siguiente paso: mapear el flujo de valor end-to-end, identificar dónde se interrumpe ese flujo y cuantificar la capacidad de la restricción.

Un árbol de KPI identifica qué medir, pero no dónde se pierde el rendimiento en la secuencia de trabajo. Dos operaciones con KPI de raíz idénticos pueden producir resultados diferentes porque el flujo de materiales, información y trabajo entre los pasos del proceso determina si los objetivos de rendimiento son alcanzables.

El Value Stream Mapping (VSM) proporciona la información que falta. El VSM hace visible el flujo de valor end-to-end, desde que un pedido del cliente entra en el sistema hasta que el producto o servicio terminado sale de él. Captura no solo lo que produce cada paso, sino también cuánto tiempo espera el trabajo entre pasos, dónde se acumula el inventario y dónde se sitúa la restricción dentro del flujo.

Este artículo explica cómo construir un mapa de estado actual e interpretarlo para identificar el cuello de botella. También explica cómo utilizar los datos de lead time y del Overall Equipment Effectiveness (OEE) para cuantificar la brecha entre el rendimiento del estado actual y el del estado futuro. El artículo conecta directamente con la línea base de KPI establecida en la Parte 2 y sienta las bases para el trabajo estándar y las rutinas de gestión diaria que se introducen en la Parte 4.

¿Qué es el Value Stream Mapping?

El VSM es un método Lean para visualizar el flujo completo de materiales e información necesarios para entregar un producto o servicio a un cliente, ayudando a visualizar los procesos. A diferencia de un mapa de procesos estándar, que se centra en pasos individuales de forma aislada, un mapa de flujo de valor captura el sistema completo: los pasos del proceso, las conexiones entre ellos, el flujo de materiales desde el proveedor hasta el cliente, el flujo de información desde el cliente de vuelta a través de la operación y el perfil temporal de cada paso y de cada periodo de espera.

El propósito central del VSM es identificar el desperdicio y hacerlo visible. En la mayoría de las operaciones, la mayor parte del lead time total no se dedica a trabajo que añada valor. Se consume esperando en colas entre pasos, en buffers de inventario, en ciclos de aprobación y en intervalos de programación. Un VSM hace este tiempo de espera explícito y medible, permitiendo a los equipos priorizar dónde actuar.

El VSM produce dos resultados: el mapa de estado actual, que representa cómo opera el flujo de valor hoy, y el mapa de estado futuro, que representa cómo debería operar una vez eliminados los desperdicios identificados. La brecha entre ambos define la agenda de mejoras.

La conexión entre el árbol de KPI y el mapa de flujo de valor

El árbol de KPI creado en la Parte 2 identificó el KPI de raíz y las métricas de rama y de hoja que lo impulsan. Definió qué necesita mejorar la organización y a qué nivel de la operación. El mapa de flujo de valor responde a la pregunta que sigue: ¿en qué punto exacto del flujo de trabajo se está perdiendo rendimiento?

Esta conexión no es casual. El cuello de botella identificado a través del VSM debería corresponder directamente a la restricción identificada en el diagnóstico de la Parte 1. Si no es así, una de estas dos cosas es cierta: o bien el resultado del diagnóstico fue impreciso, o bien el VSM se dibujó con un nivel de detalle incorrecto. Vale la pena investigar ambas posibilidades antes de continuar.

Los KPI de hoja del árbol de KPI (tiempos de ciclo, tasas de disponibilidad, first-pass yield, tiempos de espera, etc.) son los mismos datos que alimentan el VSM. Por lo tanto, la elaboración del mapa no es un ejercicio de recopilación de datos independiente, sino una visualización de la línea de base de los datos de mejora ya recopilados, organizados en la secuencia del flujo en lugar de una estructura métrica jerárquica.

Elaboración del mapa de estado actual

Un mapa de estado actual se construye mediante observación directa en el terreno, no a través de sistemas de datos o informes de gestión. El método es un Gemba Walk estructurado: seguir el flujo de una familia de productos o flujo de servicio específico end-to-end midiendo lo que realmente ocurre en lugar de lo que registra el sistema. Esta distinción es importante, ya que los tiempos de ciclo registrados suelen diferir de los observados y los niveles de inventario programados rara vez coinciden con los reales.

La sesión de mapeo suele durar entre cuatro y seis horas. La lleva a cabo un equipo multifuncional que incluye responsables de proceso, líderes de equipo de primera línea y al menos una persona con conocimiento directo del extremo del flujo de valor orientado al cliente. Para la primera iteración, es preferible un ejercicio de mapeo físico, utilizando papel, notas adhesivas y símbolos estándar de VSM en una pared, en lugar de una herramienta digital, ya que el acto de crear el mapa de forma colaborativa saca a la luz conocimientos y desacuerdos que una hoja de cálculo prellenada ocultaría.

Paso 1. Seleccionar la familia de productos

Se dibuja un mapa de la cadena de valor para una familia de productos específica: un grupo de productos o servicios que siguen una secuencia de pasos de proceso igual o similar. Trazar toda la operación de una sola vez produce un mapa demasiado complejo como para actuar en consecuencia. Seleccionar la familia de productos que se alinea con la restricción identificada en el diagnóstico garantiza que el mapa se centre en el flujo que más importa.

Paso 2. Mapear los pasos del proceso

Recorre el flujo de cliente a proveedor, mapeando cada paso del proceso en secuencia. Recoge datos en cada paso: tiempo de ciclo (el tiempo para completar una unidad de trabajo en ese paso), tiempo de cambio (el tiempo necesario para cambiar entre tipos de producto), disponibilidad, trabajo en curso (WIP) antes y después del paso, y el número de operarios.

Registra lo que se observa, no lo que está programado o se asume. Si el tiempo de ciclo varía por turno o por operario, registra el rango y anota la variación. La variación es en sí misma una forma de desperdicio y un indicador de trabajo no estandarizado.

Paso 3. Mapear el flujo de información

Encima de los pasos del proceso, mapea el flujo de información: cómo se reciben los pedidos del cliente, cómo se comunican los programas de producción o las instrucciones de trabajo a cada paso, y cómo la operación señala la reposición o la progresión a lo largo del flujo de valor. Los sistemas push, en los que cada paso produce y pasa trabajo hacia adelante independientemente de la demanda downstream, generan acumulación de WIP y son una fuente primaria de desperdicio por colas. Los sistemas pull, donde cada paso produce solo lo que el siguiente paso solicita, reducen el WIP y exponen la verdadera capacidad de la restricción.

Paso 4. Añadir la escalada del lead time

En la parte inferior del mapa, dibuja la escalera de lead time: una línea temporal que alterna entre tiempos de espera (el tiempo que el trabajo pasa esperando entre pasos) y tiempos de procesamiento (el tiempo dedicado a trabajo que añade valor en cada paso). La suma de todos los tiempos de espera y procesamiento da el lead time total: el tiempo desde que un pedido del cliente entra en el sistema hasta que se cumple.

En la mayoría de las operaciones de fabricación y servicios, el tiempo de procesamiento que añade valor representa solo una pequeña fracción del lead time total; el restante es espera. Una operación de fabricación con un lead time total de 12 días y un tiempo de procesamiento total de 4 horas, por ejemplo, opera con una ratio de tiempo de proceso (también llamada «eficiencia de flujo») inferior al 2%. La escalera de lead time hace visible esta ratio y proporciona la cuantificación más directa del potencial de mejora del flujo de valor.

Plantillas de Value Stream Mapping

Formulario de Value Stream Mapping

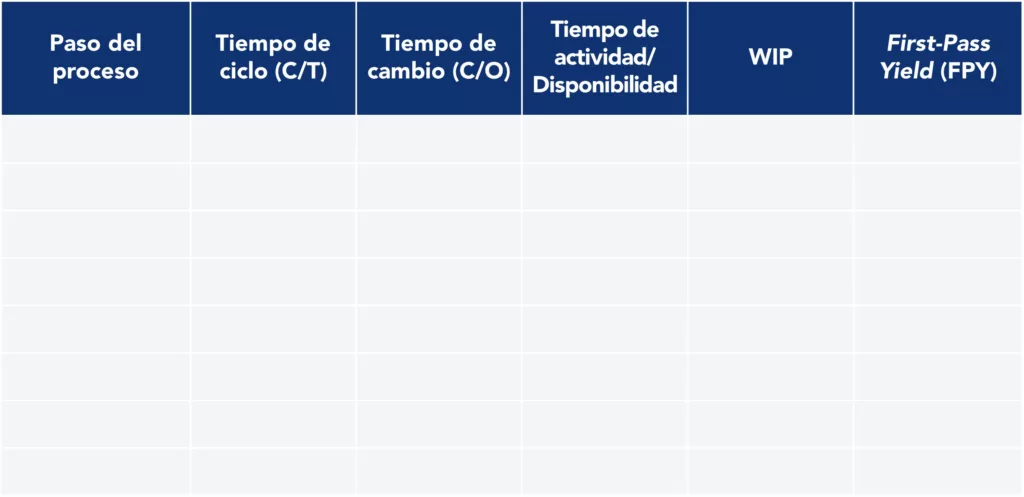

Utiliza la tabla siguiente para registrar los datos de proceso durante el Gemba Walk. Completa una fila por paso de proceso, trabajando en la secuencia del flujo. Si un dato no está disponible, regístralo como “sin datos”. Completa esta tabla antes de dibujar el mapa. Los datos recogidos aquí alimentan tanto el mapa del estado actual como la escalada de lead time.

Símbolos del Value Stream Mapping

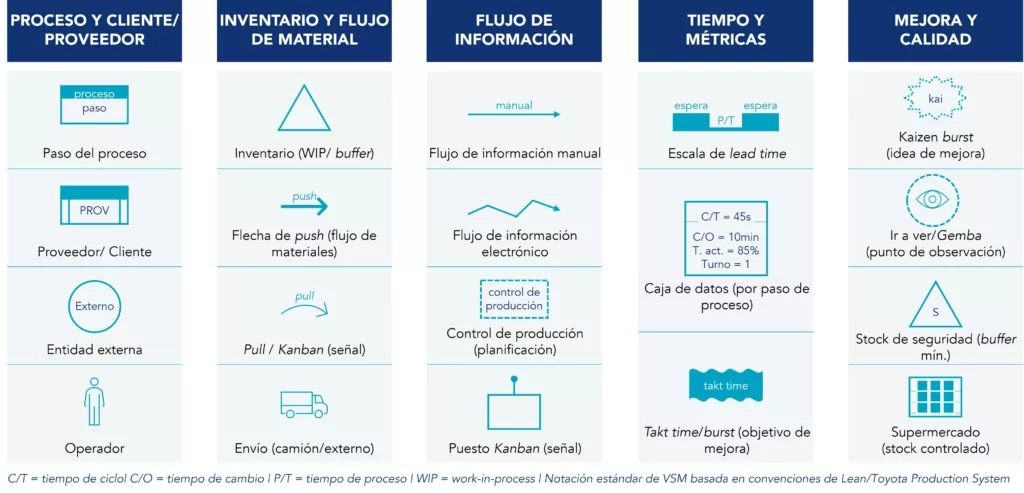

La imagen siguiente presenta los símbolos estándar utilizados en el Value Stream Mapping, basados en las convenciones Lean y del Toyota Production System. Cada símbolo representa un elemento específico del flujo de valor, como un paso de proceso, un flujo de materiales, un flujo de información o una métrica temporal. El uso coherente de estos símbolos a lo largo del mapa garantiza que los estados actual y futuro sean legibles y comparables para cualquier miembro del equipo multifuncional.

Figura 1 – Símbolos estándar de VSM para mapear el flujo de materiales

Ejemplo de Value Stream Mapping

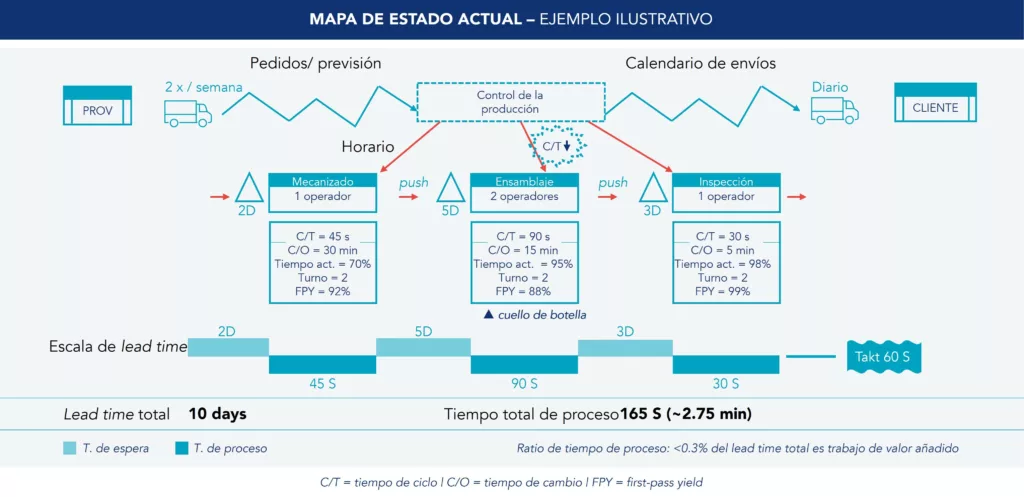

El siguiente mapa ilustra un VSM de estado actual simplificado y demuestra la aplicación de los símbolos estándar para una operación de fabricación de tres pasos (mecanizado, montaje e inspección), que sirve a un único cliente con un requisito de entrega diaria.

Figura 2 – Ejemplo de mapa del estado actual del flujo de valor

Identificación del cuello de botella

El cuello de botella es el paso del proceso cuya capacidad es la más baja en relación con la demanda. Es el paso que, cuando se retrasa, hace que todo el flujo de valor se quede atrás. Todos los demás pasos del sistema o alimentan al cuello de botella o son desabastecidos por él.

En el mapa de estado actual, el cuello de botella es normalmente visible como el paso con la mayor acumulación de WIP aguas arriba, el mayor tiempo de espera en la escalera de lead time y la tasa de utilización más alta. Estos tres indicadores rara vez apuntan a pasos distintos. Cuando lo hacen, suele ser porque la variación en los tiempos de ciclo, en la disponibilidad o en la calidad está enmascarando la verdadera restricción.

Para confirmar el cuello de botella, calcula el takt time: el ritmo al que el cliente requiere producción, expresado como el tiempo de producción disponible dividido entre la demanda del cliente. Compara el takt time con el tiempo de ciclo de cada paso del proceso. Cualquier paso cuyo tiempo de ciclo supere el takt time está operando por encima de su capacidad y es candidato a ser la restricción. El paso con la mayor brecha entre el tiempo de ciclo y el takt time es el cuello de botella confirmado.

En el ejemplo anterior, el montaje es el cuello de botella: su tiempo de ciclo de 90 segundos supera el takt time de 60 segundos, por lo que no puede cumplir la tasa de producción requerida. El lead time total es de 10 días, de los cuales menos del 0,3% corresponde al tiempo de procesamiento que añade valor. La escalera de lead time hace inmediatamente visible la magnitud del tiempo de espera y, por tanto, el potencial de mejora.

Medición de la capacidad del cuello de botella: el OEE en la restricción

Una vez identificado el cuello de botella, el siguiente paso es cuantificar su capacidad real utilizando la métrica OEE. mide la proporción de tiempo de producción programado durante el cual la restricción está produciendo producto conforme al ritmo previsto. Se calcula a través de tres dimensiones:

• Disponibilidad: la proporción del tiempo programado durante el cual el activo está realmente en funcionamiento, descontando paradas no planificadas, mantenimiento planificado y cambios de formato;
• Rendimiento: la proporción de tiempo en funcionamiento durante el cual el activo está produciendo a su ritmo previsto, descontando pérdidas de velocidad y microparadas;
• Calidad: la proporción de la producción que cumple la especificación a la primera, descontando defectos, reprocesos y chatarra.

El OEE es el producto de estas tres tasas. Un activo que funciona al 90% de disponibilidad, 85% de rendimiento y 95% de calidad tiene un OEE del 72,7%. La brecha entre esa cifra y el 100% representa la capacidad recuperable en la restricción: la producción adicional que el sistema podría generar sin añadir recursos si se eliminaran las pérdidas que impulsan cada dimensión.

En el contexto del mapa de flujo de valor, los datos del OEE en el cuello de botella son el número individual más importante del análisis del estado actual. Cuantifica qué parte del problema de capacidad puede recuperarse mediante mejoras operativas, en lugar de requerir inversión de capital. Un OEE del 60% en la restricción significa que el 40% de su capacidad programada se pierde actualmente debido a problemas de disponibilidad, rendimiento y calidad. Dado que el cuello de botella restringe todo el sistema, la acción focalizada en la restricción (por ejemplo, reducir su tiempo de ciclo mediante la mejora del OEE, reducir la cola de WIP que lo alimenta o reducir el tiempo de cambio para aumentar su capacidad efectiva) reducirá el lead time total más rápidamente que cualquier esfuerzo equivalente aplicado en otro punto del flujo de valor. Esta es la lógica operativa que conecta el mapa de flujo de valor con el árbol de KPI: el KPI raíz se mueve cuando la restricción se mueve.

Construcción del mapa de estado futuro

El mapa del estado futuro es un objetivo específico y con un plazo determinado para la cadena de valor, definido al responder a un conjunto estructurado de preguntas sobre cómo debería ser el flujo una vez que se hayan abordado los desperdicios identificados.

Las preguntas que guían el diseño del estado futuro son:

1. ¿Cuál es el takt time y qué pasos del proceso lo superan actualmente?

2. ¿Dónde deben mantenerse inventarios de producto terminado o intermedio y en qué cantidades?

3. ¿Qué pasos del proceso pueden integrarse en flujo continuo, eliminando las colas entre ellos?

4. ¿Dónde deben los sistemas pull sustituir a los sistemas push para regular el WIP y exponer la verdadera restricción?

El mapa del estado futuro debe ser alcanzable dentro de la ventana de mejora de 90 días de este programa, representando el siguiente estado de mejora significativo en lugar de la visión definitiva para el flujo de valor. Debe definirse con la precisión suficiente para impulsar acciones específicas y asignar responsabilidades claras dentro de ese plazo.

La brecha entre el mapa del estado actual y el mapa del estado futuro define la agenda de mejora para la fase de implementación del plan de 90 días. Cada desperdicio identificado en el estado actual (colas, buffers de WIP, pérdidas de disponibilidad en la restricción, etc.) se convierte en un proyecto, una intervención de trabajo estándar o un enfoque de gestión diaria, dependiendo de su causa raíz y los recursos necesarios para abordarlo.

Errores comunes a evitar

Mapear de memoria en lugar por observación

Un mapa de flujo de valor construido a partir de informes del sistema o estimaciones de la dirección reflejará cómo se supone que funciona la operación, no cómo funciona realmente. El mapa es solo tan preciso como los datos recogidos durante el Gemba Walk. Si los datos no pueden observarse directamente, esa laguna debe registrarse e investigarse antes de dar el mapa por completo.

Mapear con un alcance demasiado amplio

Un mapa de flujo de valor que intenta capturar todas las familias de productos o todas las variantes de proceso simultáneamente se vuelve demasiado complejo para interpretar y demasiado difícil de manejar para actuar sobre él. Comenzar con la familia de productos que fluyen a través de la restricción identificada y ampliar el alcance solo después de completar el primer ciclo de mejora es el enfoque más eficaz.

Tratar el mapa del estado futuro como aspiracional en lugar de operativo

Un mapa de estado futuro que describe un estado final ideal a tres años vista es un documento estratégico, no un plan de mejora. El mapa de estado futuro debe describir una condición específica y alcanzable dentro de la ventana de 90 días, con lead times objetivo, niveles de WIP objetivo y OEE objetivo en la restricción que el equipo pueda comprometerse a cumplir y medir, abordando directamente las ineficiencias clave identificadas en el estado actual.

No conectar los hallazgos del VSM con la gestión diaria

El mapa de flujo de valor identifica dónde existe el desperdicio y cuantifica la oportunidad. No se traduce automáticamente en acciones diarias. La conexión entre el mapa y el sistema de gestión (pizarras visuales, revisiones de equipo, rutinas de escalado, etc.) es lo que determina si la mejora se sostiene. Esa conexión es el tema de la Parte 4 de esta serie.

Del flujo a la estabilidad: ¿qué viene después?

El mapa del estado actual define dónde se interrumpe el flujo y cuantifica la capacidad disponible en la restricción. El mapa de estado futuro define la condición específica que la operación busca alcanzar dentro de la ventana de 90 días. El siguiente paso es estabilizar las rutinas diarias que gobiernan cómo se gestiona la restricción, para que la mejora lograda a través del VSM no se erosione bajo la presión de la variabilidad operativa normal.

Próximo en la serie

Detener el apagafuegos — Trabajo estándar y gestión diaria que perdura

El mapa de flujo de valor revela dónde se interrumpe el flujo. La Parte 4 introduce el trabajo estandarizado y la gestión diaria como las disciplinas operativas que estabilizan el rendimiento en la restricción y aseguran que las ganancias de mejora se sostengan entre turnos, equipos y a lo largo del tiempo.
