Design for Manufacturing (DFM): princípios, processo e boas práticas

O Design for Manufacturing (DFM), ou design para fabrico, é uma abordagem ao desenvolvimento de produto que visa garantir, desde as fases iniciais de conceção, que um produto possa ser fabricado de forma eficiente, consistente e economicamente viável.

Assim, o DFM possibilita a antecipação das limitações dos processos produtivos, evitando que as decisões relacionadas com o design, a ferramentaria ou a industrialização resultem em alterações mais complexas e dispendiosas.

A aplicação dos princípios do DFM requer a análise de diversos fatores, como a seleção de materiais, os processos de fabrico, as tolerâncias, o número de peças, a facilidade de montagem e a normalização de componentes. A integração destas decisões nas fases iniciais e a promoção da colaboração entre as áreas de desenvolvimento de produto, engenharia, produção, qualidade, compras e fornecedores possibilita a redução dos custos de fabrico, a otimização da qualidade do produto e a aceleração do time to market.

Neste artigo, exploramos os principais princípios do Design for Manufacturing, o processo de análise DFM, as boas práticas a considerar e alguns exemplos da sua aplicação a diferentes processos de fabrico.

O que é Design for Manufacturing (DFM)?

O Design for Manufacturing (DFM), também conhecido como design para fabricabilidade, é uma abordagem de desenvolvimento de produto que procura garantir que o design é adequado ao processo de fabrico escolhido. O objetivo é identificar, ainda nas fases iniciais, soluções que permitam produzir com menor complexidade, menos desperdício, maior qualidade e custos mais controlados. Nesse sentido, o DFM materializa a lógica de built-in quality, ou qualidade incorporada no processo: a qualidade é construída no design e no processo produtivo, em vez de ser inspecionada no final.

Na prática, o DFM avalia de que forma decisões de design, como a geometria da peça, os materiais, as tolerâncias, o número de componentes ou o método de união, influenciam a facilidade e o custo de produção.

Em vez de desenvolver primeiro o produto e só depois adaptar o processo produtivo, a abordagem promove uma análise conjunta entre desenvolvimento de produto e industrialização.

Esta lógica permite antecipar problemas que, quando detetados numa fase mais avançada, podem exigir alterações de engenharia, novos ensaios, modificações de ferramentas ou atrasos no arranque da produção.

Por isso, o DFM deve ser integrado desde cedo no processo de desenvolvimento e suportado por uma colaboração multifuncional.

O DFM integra-se também num conjunto mais amplo de abordagens conhecidas como Design for X (DfX), em que o produto é desenvolvido considerando, desde o início, objetivos específicos ao longo do seu ciclo de vida.

Entre estas abordagens encontram-se o Design for Cost, orientado para a otimização do custo total, o Design for Quality, focado na robustez e qualidade do produto, e o Design for Maintenance, que procura facilitar as atividades de manutenção e assistência. O DFM concentra-se especificamente na facilidade e eficiência de fabrico, embora estas dimensões estejam frequentemente interligadas.

Quais são os princípios do Design for Manufacturing?

Os princípios do Design for Manufacturing orientam as decisões de desenvolvimento para que o produto seja mais simples, robusto e eficiente de fabricar. Entre os principais destacam-se:

• Simplificar o design e reduzir o número de peças: eliminar complexidade desnecessária, reduzir componentes e procurar soluções que facilitem o fabrico e a montagem.
• Selecionar o processo de fabrico adequado: adaptar o design às capacidades e limitações do processo escolhido, considerando fatores como volume, geometria, precisão e custo.
• Otimizar a seleção de materiais: escolher materiais que cumpram os requisitos funcionais do produto e, simultaneamente, favoreçam a eficiência, disponibilidade e estabilidade do processo produtivo.
• Definir tolerâncias adequadas ao processo: evitar níveis de precisão superiores aos realmente necessários, uma vez que tolerâncias excessivamente apertadas podem aumentar significativamente a complexidade e o custo de fabrico.
• Promover a normalização de componentes e soluções: privilegiar peças, materiais, dimensões e soluções já existentes sempre que possível, reduzindo variedade, custos e necessidades de desenvolvimento específico.
• Envolver produção e fornecedores desde as fases iniciais: integrar conhecimento de fabrico no desenvolvimento do produto para identificar riscos, oportunidades de simplificação e alternativas antes de o design ficar fechado. Uma gestão de fornecedores próxima desde o início permite avaliar capacidades produtivas reais, prazos e alternativas de componentes enquanto ainda é possível alterar o design.

Em conjunto, estes princípios permitem reduzir a complexidade industrial, antecipar problemas de produção e tomar decisões de desenvolvimento mais equilibradas entre desempenho, qualidade, custo e facilidade de fabrico. Quanto mais cedo forem considerados, maior tende a ser o potencial de melhoria e menor o impacto de alterações posteriores.

Como funciona o processo do Design for Manufacturing?

O processo de Design for Manufacturing deve começar nas fases iniciais do desenvolvimento e evoluir de forma iterativa à medida que o produto e o processo produtivo vão sendo definidos.

Mais do que uma revisão final do desenho, o DFM deve funcionar como um processo estruturado de tomada de decisão entre desenvolvimento de produto, engenharia, produção, qualidade, compras e fornecedores.

1. Definir requisitos funcionais, industriais e de custo

O ponto de partida é clarificar aquilo que o produto tem de cumprir e as condições em que será produzido.

Para além dos requisitos funcionais, de qualidade e regulamentares, devem ser considerados objetivos de custo, volumes previstos, cadência, nível de automação, capacidade disponível, requisitos de montagem e restrições da cadeia de abastecimento.

Esta etapa é importante para evitar que decisões de design sejam tomadas sem considerar as condições reais de industrialização.

2. Definir a estratégia de fabrico e selecionar materiais e processos

Com os requisitos definidos, é necessário determinar como o produto poderá ser fabricado. Esta análise inclui a seleção dos materiais, tecnologias de fabrico e montagem, processos internos ou externos, equipamentos e necessidades de ferramentaria.

A escolha deve considerar não apenas a viabilidade técnica, mas também o volume de produção, custo, capacidade, qualidade requerida, disponibilidade de fornecedores e escalabilidade da solução.

3. Analisar a fabricabilidade do design

Nesta etapa, o design é avaliado em detalhe face às capacidades e limitações dos processos selecionados. Devem ser analisados aspetos como geometria, acessibilidade, espessuras, raios, tolerâncias, acabamentos, interfaces, métodos de união e necessidade de operações adicionais.

O objetivo é identificar caraterísticas que possam gerar dificuldades de fabrico, defeitos, tempos de ciclo elevados, ferramentas complexas ou processos difíceis de controlar.

4. Otimizar o design para simplificar o fabrico

Com base nos riscos identificados, o produto é redesenhado para reduzir complexidade e melhorar a eficiência industrial. Isto pode passar por reduzir o número de componentes, simplificar geometrias, eliminar operações, alargar tolerâncias quando tecnicamente possível, utilizar componentes normalizados ou facilitar o posicionamento e montagem das peças.

As diferentes alternativas devem ser comparadas considerando simultaneamente desempenho, qualidade, custo e facilidade de fabrico.

5. Realizar a revisão de fabricabilidade (DFM review) e validar a solução

Antes de congelar o design, deve ser realizada uma revisão de fabricabilidade (DFM review) multidisciplinar para confirmar que os principais riscos de industrialização foram considerados e que a solução é tecnicamente e economicamente robusta.

Sempre que necessário, a validação pode incluir protótipos, simulações, amostras de fornecedores, ensaios de processo ou produção piloto. Os resultados permitem confirmar parâmetros críticos e introduzir os últimos ajustes antes da aprovação final do design.

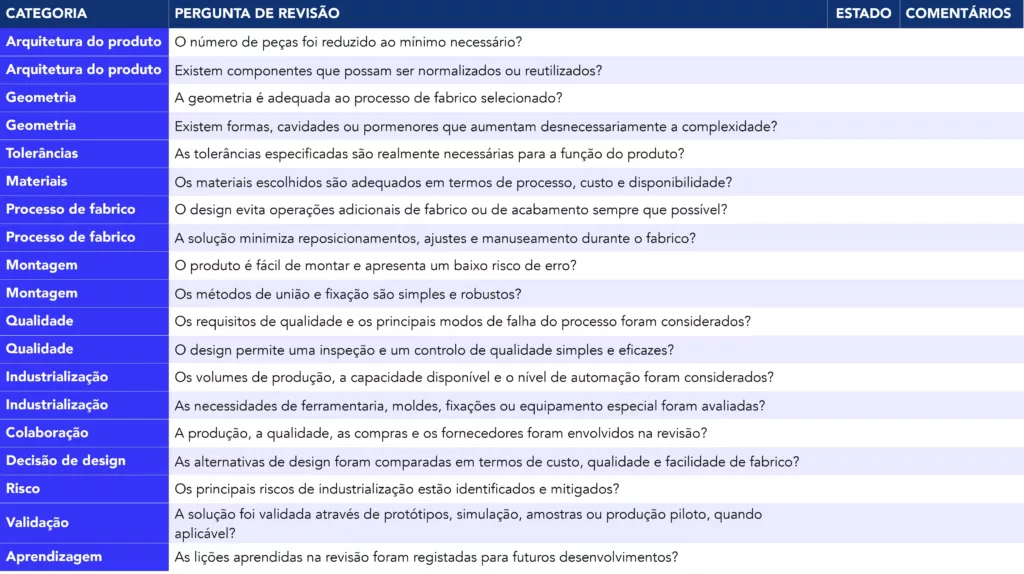

Figura 1 – Exemplo de checklist de revisão DFM

6. Acompanhar a industrialização e incorporar aprendizagens

O DFM não termina com a aprovação do desenho. Durante os primeiros lotes e o ramp-up da produção, devem ser acompanhados indicadores como defeitos, tempos de ciclo, retrabalho, dificuldades de montagem, estabilidade do processo e custos reais.

Os problemas identificados devem alimentar melhorias no produto ou no processo e, sobretudo, transformar-se em conhecimento para futuros desenvolvimentos, através da atualização de standards, regras de design e boas práticas.

Quando aplicado desta forma, o DFM deixa de ser uma verificação realizada no final do desenvolvimento e passa a integrar o próprio processo de conceção do produto, permitindo antecipar problemas, reduzir alterações tardias e criar soluções mais simples, robustas e eficientes para industrialização, contribuindo para sustentar a eficiência produtiva ao longo de todo o ciclo de vida do produto.

Quais são as boas práticas de Design for Manufacturing?

Para além dos princípios de design, a eficácia do Design for Manufacturing depende da forma como o conhecimento de fabrico é integrado no desenvolvimento e aplicado de forma consistente entre projetos e equipas. Entre as boas práticas mais relevantes destacam-se:

• Definir regras de design por tecnologia de fabrico: traduzir as capacidades e limitações reais de cada processo em critérios concretos de geometria, espessuras, raios, tolerâncias, ângulos e acabamentos, facilitando decisões de design mais robustas desde o início.
• Integrar revisões DFM nos principais marcos de decisão: utilizar checklists e critérios estruturados de revisão ao longo do desenvolvimento, envolvendo as funções relevantes antes de o design ficar demasiado avançado.
• Tomar decisões com base em dados reais: comparar alternativas utilizando informação de capacidade de processo, defeitos, tempos de ciclo, custos e complexidade de montagem, em vez de depender apenas de pressupostos teóricos.
• Validar cedo as soluções críticas: recorrer a protótipos, simulações, amostras de fornecedores ou ensaios de processo enquanto as alterações de design ainda são simples e pouco dispendiosas.
• Transformar a experiência em conhecimento reutilizável: atualizar standards, regras de design, checklists e bibliotecas de componentes normalizados com as aprendizagens de cada projeto, evitando repetir problemas já identificados.

Em conjunto, estas práticas ajudam a transformar o DFM de uma revisão pontual numa forma sistemática de incorporar conhecimento industrial no desenvolvimento de produto, reduzindo complexidade, risco e alterações tardias.

Quais são os benefícios do Design for Manufacturing?

A integração dos princípios de Design for Manufacturing desde as fases iniciais do desenvolvimento permitem melhorar simultaneamente o desempenho industrial, o custo e a robustez do produto. Entre os principais benefícios destacam-se:

• Redução dos custos de fabrico: a simplificação do design, a redução do número de peças, a compra de componentes normalizados e a eliminação de operações desnecessárias permitem reduzir custos de materiais, mão de obra, equipamentos e ferramentaria.
• Melhoria da qualidade do produto: designs mais simples e adaptados às capacidades dos processos produtivos tendem a reduzir a variabilidade, os defeitos, o retrabalho e os riscos associados à produção e montagem.
• Redução do time to market: a identificação antecipada de problemas de fabricabilidade reduz ciclos de redesign, alterações tardias e atrasos durante a industrialização, permitindo acelerar o lançamento de novos produtos.
• Menor necessidade de alterações após a industrialização: ao considerar desde cedo as restrições e capacidades dos processos produtivos, diminui-se a probabilidade de serem necessárias modificações dispendiosas quando ferramentas, equipamentos ou linhas de produção já estão definidos.
• Maior colaboração entre equipas: o DFM promove o envolvimento antecipado de fornecedores, desenvolvimento de produto, engenharia, produção, qualidade e compras, facilitando decisões mais informadas e reduzindo problemas decorrentes de uma abordagem demasiado sequencial.

Em conjunto, estes benefícios contribuem para um processo de desenvolvimento mais eficiente e previsível, no qual as decisões de produto são tomadas considerando desde o início o seu impacto na industrialização. O resultado são produtos mais simples de fabricar, com menor risco, maior qualidade e um custo total mais competitivo.

Como integrar o DFM no processo de desenvolvimento de produto?

Para gerar impacto, o Design for Manufacturing deve ser integrado no processo de desenvolvimento de produto desde as fases iniciais e não funcionar apenas como uma validação realizada antes da industrialização. As decisões tomadas durante a definição do conceito, design do produto, materiais e processos condicionam grande parte do custo, da qualidade e da complexidade produtiva futura.

Na prática, a integração do DFM passa por criar momentos formais de revisão ao longo do desenvolvimento, envolvendo desde cedo as funções que irão produzir, comprar, controlar e suportar o produto. Workshops multidisciplinares de DFM podem ser utilizados nesses momentos para analisar o design em conjunto, desafiar soluções, comparar alternativas e antecipar riscos de industrialização antes de as decisões ficarem fechadas.

Esta abordagem pode ser reforçada através de standards e checklists DFM, regras de design por tecnologia de fabrico, lições aprendidas de projetos anteriores, dados de qualidade e produção e critérios claros para aprovação das diferentes fases do desenvolvimento. Desta forma, o conhecimento industrial deixa de depender apenas da experiência individual e passa a ser incorporado de forma sistemática no processo.

A integração do DFM é particularmente eficaz quando faz parte de uma abordagem mais ampla de Lean Product Development, em que equipas multidisciplinares exploram alternativas, antecipam decisões críticas e procuram eliminar desperdício ainda na fase de desenvolvimento. O objetivo não é apenas garantir que o produto pode ser fabricado, mas criar desde o início uma solução equilibrada entre valor para o cliente, desempenho, qualidade, custo e eficiência industrial.

É esta visão integrada entre produto e processo que o Kaizen Institute procura consolidar junto das organizações, através do seu trabalho de consultoria em desenvolvimento lean de produtos. Nestes projetos, o DFM constitui um dos instrumentos que apoia as equipas multidisciplinares na tomada de decisões conjunta, desde o conceito até à produção em série.

Ainda tem dúvidas sobre o Design for Manufacturing?

Design for Manufacturing e Design for Assembly: qual a diferença?

O Design for Manufacturing (DFM) foca-se em tornar o produto mais simples, eficiente e económico de fabricar. Já o Design for Assembly (DFA) concentra-se na facilidade e eficiência de montagem.

Na prática, as duas abordagens são complementares e muitas vezes aplicadas em conjunto sob a designação Design for Manufacturing and Assembly (DFMA). Enquanto o DFM procura otimizar aspetos como materiais, geometrias, tolerâncias e processos de fabrico, o DFA procura reduzir o número de componentes, simplificar interfaces, facilitar o posicionamento das peças e diminuir o tempo e a complexidade de montagem.

Como aplicar o DFM a diferentes processos de fabrico?

Os princípios do DFM devem ser adaptados às caraterísticas e limitações de cada tecnologia produtiva. Por exemplo:

• DFM em moldagem por injeção: privilegiar espessuras uniformes, raios adequados, ângulos de saída e geometrias que facilitem o enchimento e a extração da peça do molde.
• Design para maquinação CNC: evitar geometrias desnecessariamente complexas, cavidades profundas, tolerâncias excessivamente apertadas e múltiplos reposicionamentos.
• Design para fabrico aditivo: considerar orientação da peça, necessidade de suportes, acessibilidade para pós-processamento e aproveitamento das possibilidades de integração de funções.

O objetivo é garantir que o design tira partido das capacidades do processo escolhido sem introduzir complexidade que não acrescente valor ao produto.

Qual é a relação entre o DFM e o PPAP?

O PPAP (Production Part Approval Process), ou processo de aprovação de peças de produção, é o procedimento formal através do qual o cliente aprova as peças de um fornecedor antes do início da produção em série. É particularmente comum no setor automóvel, mas a lógica aplica-se a qualquer indústria com requisitos exigentes de qualidade e rastreabilidade.

O DFM e o PPAP atuam em momentos diferentes e complementares. O DFM procura assegurar, durante o desenvolvimento, que o design é adequado ao processo produtivo e que os principais riscos de industrialização são antecipados. O PPAP verifica, já na fase final, que o processo definido é capaz de produzir peças conformes de forma consistente, através de amostras iniciais, estudos de capacidade, planos de controlo e demais evidências.

Uma aplicação robusta do DFM pode também facilitar o PPAP, reduzindo alterações de engenharia tardias, repetições de amostras e o risco de atrasos na aprovação e no arranque da produção.

Qual é a relação entre o DFM, o DFMEA e o PFMEA?

O PFMEA (Process Failure Mode and Effects Analysis), ou análise dos modos de falha e respetivos efeitos no processo, é uma metodologia estruturada para identificar, avaliar e priorizar potenciais falhas dos processos produtivos, bem como as suas causas e consequências, antes que estas se traduzam em defeitos, paragens ou reclamações do cliente.

O DFMEA (Design Failure Mode and Effects Analysis), ou análise dos modos de falha e respetivos efeitos no design, aplica a mesma lógica ao produto, avaliando de que forma decisões de design, como geometrias, materiais, interfaces ou tolerâncias, podem originar falhas funcionais durante a utilização. Em síntese, o DFMEA analisa os riscos associados ao produto e o PFMEA os riscos associados ao processo que o produz.

A relação com o DFM é direta e as três abordagens são complementares: o DFM procura tornar o produto mais simples e robusto de fabricar, o DFMEA avalia os potenciais modos de falha associados ao design e o PFMEA analisa os riscos do processo produtivo. Um design desenvolvido com os princípios do DFM pode eliminar fontes de complexidade e reduzir riscos de industrialização, contribuindo para análises de risco mais focadas e robustas.

Na prática, as três abordagens devem alimentar-se mutuamente. Os riscos identificados no PFMEA podem justificar alterações de design ainda em tempo útil, enquanto as decisões tomadas na revisão DFM devem ser refletidas na avaliação de risco do processo antes do arranque da produção.
