Einen KPI-Tree entwickeln – Basisleistung in 48 Stunden

Dieser Artikel ist Teil 2/6 der Serie „Der 90-Tage-Plan für Operational Excellence”. In Teil 1/6: „Die Einschränkung identifizieren – Die 60-minütige Betriebsanalyse“ wurde erläutert, wie Leistungsschwächen erkannt und die einzelne Einschränkung identifiziert werden kann, die das gesamte System beeinträchtigt. In diesem Artikel werden die Ergebnisse dieser Analyse innerhalb von 48 Stunden in einen KPI-Tree und eine umsetzbare Leistungsbasis umgewandelt.

Die meisten Unternehmen sind sich ihrer Leistungslücken bewusst, jedoch fehlt es ihnen an einer strukturellen Logik, um diese zu beseitigen.

Obwohl die Dashboards vollständig sind und die Berichte fristgerecht erstellt werden, kann der Ursprung des Problems nicht rückverfolgt werden, wenn das Ziel verfehlt wird oder ein Prozess zusammenbricht. Die Daten sind vorhanden, jedoch fehlt es an einer verbindenden Logik.

Diese Lücke schließt ein KPI-Tree – nicht durch das Hinzufügen weiterer Kennzahlen, sondern durch die Implementierung einer Struktur, die den kausalen Zusammenhang zwischen betrieblichem Verhalten und strategischen Ergebnissen sichtbar, hierarchisch und nachvollziehbar macht.

Der vorliegende Artikel erläutert die Funktionsweise eines KPI-Trees, seine Entwicklung anhand der Ergebnisse einer betrieblichen Analyse sowie dessen Anwendung zur Einrichtung eines glaubwürdigen Leistungsmesssystems (PMS) innerhalb von 48 Stunden.

Was ist ein KPI-Tree?

Ein KPI-Tree ist eine hierarchische Darstellung von Leistungskennzahlen. Diese Darstellung zeigt die Abhängigkeiten zwischen Kennzahlen und Maßnahmen auf betrieblicher Ebene, Initiativen-KPIs auf der taktischen Ebene und den Top-Level-KPIs auf der strategischen Ebene. Das Diagramm wird auch als Treiberbaum oder Werttreiberbaum bezeichnet.

Im Wesentlichen beschäftigt er sich mit der Frage, welche Rahmenbedingungen auf Prozessebene gegeben sein müssen, um das strategische Ziel zu erreichen.

Die Struktur umfasst drei Ebenen:

• Der Top-Level-KPI bezeichnet die North-Star-Kennzahl oder das primäre strategische Ziel. Diese steht an der Spitze des Diagramms und definiert, welche Optimierung das Unternehmen letztendlich anstrebt: Zu den relevanten Kennzahlen zählen Durchsatz, Umsatz, Kosten pro Einheit, pünktliche Lieferung oder ein weiteres Geschäftsziel.
• Die Initiativen-KPI umfassen die taktischen Ergebnisse und Treiber, die sich direkt auf die Top-Level-KPI auswirken. Konkret sind hier die Zwischenergebnisse zu nennen, die von den Betriebsteams wöchentlich oder monatlich beobachtet und beeinflusst werden können.
• Kennzahlen und Maßnahmen: Die betrieblichen Inputs und Prozessindikatoren unterliegen einer täglichen Steuerung durch die Betriebsteams. Zu den betrieblichen Inputs, die die Teams direkt steuern, zählen Durchlaufzeiten, Fehlerquoten, Termintreue, Erstausbeute und ungeplante Ausfallzeiten.

Die Logik gilt in beide Richtungen. Von oben nach unten gelesen, beschreibt das Diagramm die betrieblichen Bedingungen, die erfüllt sein müssen, damit strategische Zielvorgaben erreicht werden. Die Analyse der Daten zeigt, dass sich tägliche Prozessentscheidungen zu Geschäftszielen summieren.

KPI-Trees sind ein grundlegendes Instrument im Leistungsmanagement. Sie schaffen eine bidirektionale Logik, die nicht nur Ergebnisse liefert, sondern auch die Kausalstruktur bereitstellt, die für deren Erklärung erforderlich ist.

Warum die meisten Messsysteme scheitern

Die Analyse der Gründe für die Ineffizienz konventioneller Messansätze ist eine wesentliche Voraussetzung für die Entwicklung verbesserter Methoden.

Die größte Herausforderung besteht in der exzessiven Verwendung von Kennzahlen. Im Laufe der Zeit fügt jede Abteilung ihre eigenen Indikatoren hinzu, jedes Projekt führt neue KPIs ein und die vorhandenen Dashboards werden nicht aktualisiert. Das Ergebnis ist, dass es keine gemeinsame Einigung darüber gibt, welche Zahl die wichtigste ist, und keine Möglichkeit, zu erklären, wie die Zahlen zueinander in Beziehung stehen.

Ein zweiter Punkt ist die Abwesenheit einer Ursache-Wirkungs-Logik. In vielen Unternehmen werden Ergebnisse wie Umsatz, Kosten und Kundenbeschwerden dokumentiert, jedoch ohne die entsprechenden Prozessabläufe zu berücksichtigen, die zu diesen Ergebnissen geführt haben. Sollte es zu einer Reduzierung der Leistung kommen, ist eine Analyse der Ursache nicht mehr möglich.

Ein dritter Aspekt, der beachtet werden sollte, ist die Trennung zwischen den Ebenen. Die Führungsspitze kontrolliert strategische Kennzahlen, während die Betriebsleiter Prozessindikatoren berücksichtigen. Diese beiden Datensätze sind in unterschiedlichen Systemen gespeichert, werden in separaten Besprechungen analysiert und weisen keine gemeinsamen Bezugspunkte auf. Dies hat zur Folge, dass die funktionsübergreifenden Entscheidungsmaßnahmen langsam, reaktiv und schlecht fundiert getroffen werden.

Ein gut strukturierter KPI-Tree behebt alle drei Probleme auf einmal: Er beschränkt die Messung auf das Wesentliche, macht Ursache und Wirkung nachvollziehbar und schafft eine gemeinsame Sprache über die strategische, taktische und betriebliche Ebene des Unternehmens hinweg.

Von der Analyse zum KPI-Tree: Der logische Zusammenhang

In Teil 1 dieser Serie wurde mithilfe einer 60-minütigen Betriebsanalyse die primäre Einschränkung im Wertstrom identifiziert: den Punkt, an dem der Fluss stagniert, die Kapazität ausgeschöpft ist oder Schwankungen zu Störungen im nachgelagerten Bereich führen.

Dieses Analyseergebnis bildet die Grundlage für den KPI-Tree. Der Engpass definiert den Top-Level-KPI, also den Leistungshebel, dessen Veränderung den größten messbaren Einfluss auf das System hat. Alle weiteren Elemente im Diagramm müssen auf die zuvor genannten Faktoren zurückgeführt werden können.

Diese Unterscheidung ist von entscheidender Bedeutung. Die Entwicklung eines KPI-Trees stellt kein Ziel des Prozesses dar, sondern ist ein Ergebnis. Der Prozess beginnt mit der Identifizierung der Engpässe, gefolgt von der Analyse der Treiber, die zu ihrer Aufrechterhaltung beitragen. Im Anschluss werden diese Treiber auf die betrieblichen Verhaltensweisen zurückgeführt, die von Teams geändert werden können.

Die Reihenfolge lautet:

1. Die Festlegung des Top-Level-KPI sollte auf Grundlage der Analyseergebnisse erfolgen.
2. Die primären Initiativen-KPIs, die den Top-Level-KPI antreiben, müssen identifiziert werden.
3. Für jeden Initiativen-KPI sind die relevanten Kennzahlen und Maßnahmen festzulegen, die von den Teams täglich zu beobachten und zu beeinflussen sind.
4. Im Rahmen der Analyse wird bei jedem Schritt die Ursache-Wirkungs-Logik berücksichtigt. Dabei ist insbesondere darauf zu achten, ob sich eine Verbesserung der Kennzahl/Maßnahme auch positiv auf den Initiativen-KPI auswirkt. Sollten sich die Initiativen-KPIs verbessern, wäre auch mit einer Verbesserung des Top-Level-KPI zu rechnen.
5. Alle Kennzahlen, die nicht über eine klare Kausalkette mit dem Top-Level-KPI verknüpft werden können, sind zu entfernen.

Das Ergebnis ist eine fokussierte und nachvollziehbare Messstruktur – kein umfassendes Verzeichnis aller von dem Unternehmen gemessenen Kennzahlen, sondern eine präzise Übersicht darüber, was die Einschränkung verursacht.

Wie ein KPI-Tree in einem Workshop entwickelt wird

Ein KPI-Tree lässt sich am besten in einem moderierten Workshop mit funktionsübergreifender Beteiligung erstellen. Die Sitzung dauert in der Regel zwei bis drei Stunden und bezieht Betriebsleiter, Prozessverantwortliche und Teamleiter an vorderster Front mit ein. Das Ziel ist nicht der Konsens über eine Tabelle, sondern die Abstimmung über die Kausallogik der Leistung.

Schritt 1. Top-Level-KPI verankern

Beginnen Sie mit den Ergebnissen der Analyse. Formulieren Sie den primären Engpass klar: Unser Engpass ist X, und die Kennzahl, die ihn am besten repräsentiert, ist Y. Schreiben Sie den Top-Level-KPI oben auf das Whiteboard. Dies ist der unverhandelbare Ankerpunkt. Alles andere baut darauf auf oder entfernt sich davon.

Schritt 2. Die Initiativen-KPIs Identifizieren

Frage: Was sind die zwei bis vier Faktoren, die diesen Top-Level-KPI am unmittelbarsten beeinflussen? Moderieren Sie eine kurze, strukturierte Diskussion, um Kandidaten zu ermitteln. Testen Sie jeden einzelnen, indem Sie fragen, ob das Team den direkten Mechanismus erklären kann, der ihn mit dem Top-Level-KPI verbindet. Wenn die Verbindung einen Zwischenschritt erfordert, handelt es sich um eine Kennzahl/Maßnahme, nicht um einen Initiativen-KPI. Wenn überhaupt keine Verbindung hergestellt werden kann, gehört er nicht in das Diagramm.

Die Begrenzung der Initiativen-KPIs auf maximal vier stellt sicher, dass die Verantwortlichkeiten klar bleiben und das Diagramm im täglichen Betrieb überschaubar bleibt.

Schritt 3. Kennzahlen und Maßnahmen identifizieren

Fragen Sie für jeden Initiativen-KPI: Welche betrieblichen Verhaltensweisen und Prozessbedingungen treiben diesen an? Kennzahlen und Maßnahmen müssen auf Prozessebene messbar, für die Teams an vorderster Front sichtbar und mindestens täglich aktualisiert sein. Beispiele hierfür sind Maschinenverfügbarkeit, Rüstzeit, Erstausbeute, Genauigkeit der Auftragserfassung und pünktliche Lieferung nach Linie.

Schritt 4. Zielkonflikte und Konflikte zwischen den KPIs prüfen

Einer der wichtigsten und am häufigsten übersprungenen Schritte ist die Überprüfung auf Zielkonflikte und Widersprüche zwischen KPIs. Ein untergeordneter KPI, der die lokale Effizienz optimiert, kann einen übergeordneten KPI beeinträchtigen, der den Durchsatz misst. Die Maximierung der Losgrößen zur Verbesserung der Anlagenauslastung kann beispielsweise die Maschinenproduktivität steigern, gleichzeitig aber auch die Durchlaufzeiten und Lagerbestände erhöhen, was sich direkt nachteilig auf den übergeordneten KPI auswirkt.

Stellen Sie diese Konflikte explizit dar. Sie machen eine Kennzahl nicht ungültig, müssen aber erkannt und gesteuert werden. Werden sie ignoriert, führt dies zu einer lokalen Optimierung auf Kosten der Systemleistung.

Schritt 5. Verantwortlichkeiten zuweisen

Jeder KPI auf dem Diagramm benötigt einen benannten Verantwortlichen: eine Person, die dafür zuständig ist, ihn zu überwachen, sein Verhalten zu verstehen und zu reagieren, wenn er abweicht. Verantwortung bedeutet nicht, dass die Person die Zahl verändert. Es bedeutet, dass sie dafür verantwortlich ist, sicherzustellen, dass Abweichungen erkannt werden und entsprechend darauf reagiert wird.

Festlegung der Basislinie innerhalb von 48 Stunden

Sobald der KPI-Tree definiert ist, besteht der nächste Schritt darin, eine Leistungs-Baseline festzulegen – ein klares, quantifiziertes Bild der aktuellen Leistung für jede Kennzahl auf dem Diagramm.

Die Basislinie dient drei Zwecken. Erstens prüft sie, ob der KPI-Tree die Realität widerspiegelt: Sind Daten für eine Kennzahl nicht verfügbar oder unzuverlässig, ist das ein Befund. Zweitens schafft sie einen Bezugspunkt, an dem Verbesserungen gemessen werden können; ohne ihn ist jede Behauptung über Fortschritte unmöglich zu verifizieren. Drittens deckt sie Lücken auf, die sonst unbemerkt blieben: Der Prozess der Erfassung von Basisdaten deckt fast immer Leistungsprobleme auf, die zwar bekannt, aber nie quantifiziert wurden, sowie andere, die überhaupt nicht bekannt waren.

Der Zeitrahmen von 48 Stunden ist bewusst gewählt. Er zwingt zur Priorisierung und verhindert, dass die Baseline zu einer langwierigen Datenerhebung wird. In der Praxis bedeutet dies:

• Verwendung vorhandener Daten, wo immer möglich, auch wenn diese unvollständig sind. Die Baseline muss nicht statistisch streng sein. Sie muss in der Richtung zutreffend sein und vom Team abgestimmt werden.
• Pro KPI eine Person zuweisen, die den aktuellen Wert, die Datenquelle und die Messhäufigkeit bestätigt.
• Lücken müssen ausdrücklich dokumentiert werden. Wenn ein untergeordneter KPI keine Datenquelle hat, ist diese Abwesenheit an sich schon ein Befund. Es bedeutet, dass das Unternehmen ohne Einblick in einen Treiber agiert, den es sich nicht leisten kann zu ignorieren.
• Festlegung eines einzigen Überprüfungszeitpunkts nach 48 Stunden, an dem alle Basiswerte vom Team präsentiert, hinterfragt und validiert werden.

Am Ende dieser 48 Stunden verfügt das Unternehmen über zwei Aspekte, die es zuvor nicht hatte: eine strukturierte Kausalkarte der Leistung und einen quantifizierten Ausgangspunkt für jede Kennzahl in dieser Karte. Zusammen verwandeln sie das vage Ziel der Verbesserung der betrieblichen Leistung in ein konkretes, messbares und eigenverantwortliches Programm.

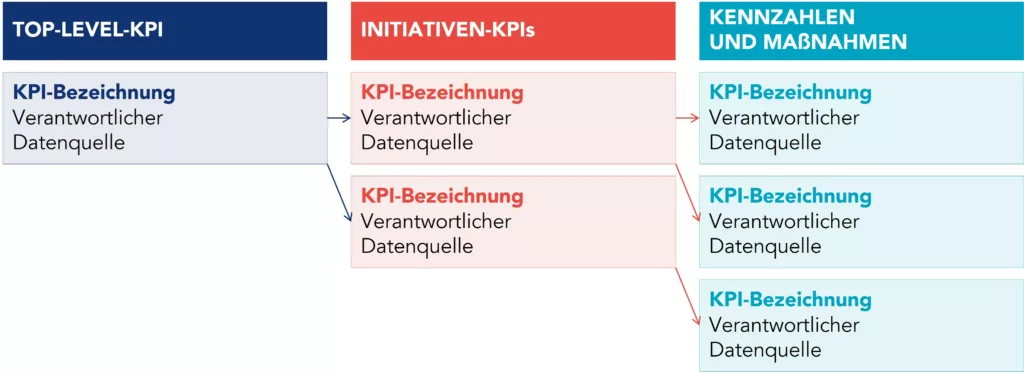

KPI-Tree-Vorlage

Verwenden Sie die untenstehende Struktur, um Ihren KPI-Tree anhand der Analyseergebnisse abzubilden. Beginnen Sie mit dem Top-Level-KPI, definieren Sie zwei bis vier Initiativen-KPIs und weisen Sie jedem Initiativen-KPI Kennzahlen und Maßnahmen zu. Jeder KPI benötigt einen benannten Verantwortlichen und eine Datenquelle, bevor der Basis-Sprint beginnt.

48-Stunden-Baseline-Tracker

Weisen Sie für jeden KPI auf dem Diagramm eine Person zu, die den aktuellen Wert, die Datenquelle und die Messhäufigkeit innerhalb von 48 Stunden bestätigt. Wenn für eine bestimmte Kennzahl keine Datenquelle vorhanden ist, sollte diese Abwesenheit als Feststellung vermerkt werden, anstatt sie als Grund dafür zu nutzen, die Zeile leer zu lassen.

KPI-Trees in der Fertigung und in Lean-Betrieben

In Fertigungs- und Lean-Betriebsbereichen haben KPI-Trees eine zentrale betriebliche Bedeutung. Die in der Analyse identifizierte Einschränkung ist typischerweise eine Engpassstelle, ein wiederkehrendes Qualitätsproblem oder ein Planungsprozess, der ungeplante Abweichungen verursacht. Der Top-Level-KPI ist meist die Gesamtanlageneffektivität (OEE), der Durchsatz oder die Kosten pro produzierter Einheit.

In diesen Kontext lassen sich die Initiativen-KPIs und Kennzahlen und Maßnahmen direkt den drei Verlustursachen (Verfügbarkeit, Leistung und Qualität) sowie den Standard-Lean-Leistungsbereichen zuordnen: Sicherheit, Qualität, Lieferung, Kosten und Motivation (SQDCM).

Ein um SQDCM herum strukturierter KPI-Tree ermöglicht es Teams, die Leistung in allen fünf Dimensionen zu steuern, ohne die kausalen Zusammenhänge zwischen ihnen aus den Augen zu verlieren. Sicherheitsvorfälle sind beispielsweise nicht einfach nur eine Compliance-Kennzahl; sie sind oft ein Frühindikator für Prozessinstabilität, die sich, wenn sie nicht behoben wird, in der nachgelagerten Qualitäts- und Lieferleistung niederschlägt.

In Bereichen mit intelligenten Betriebssystemen bilden KPI-Trees die strukturelle Grundlage für das digitale Leistungsmanagement. Vernetzte Sensoren, Manufacturing Execution Systems und Echtzeit-Dashboards generieren große Mengen an Betriebsdaten, doch ohne eine definierte Hierarchie von Kennzahlen und deren kausalen Zusammenhängen liefern diese Daten eher Rauschen als Erkenntnisse. Der KPI-Tree ist kein vordigitales Tool, das durch die Technologie überholt wurde. Er ist der Interpretationsrahmen, der digitale Daten aussagekräftig und umsetzbar macht.

Häufige Fehler, die vermieden werden sollen

Auswahl zu vieler KPIs

Ein Diagramm mit mehr als zwölf bis fünfzehn Kennzahlen über alle drei Ebenen hinweg wird unübersichtlich und verwässert den Fokus. Es ist vorzuziehen, mit einem reduzierten Satz von Kennzahlen zu beginnen und diesen nur dann zu erweitern, wenn Lücken in der Kausallogik offensichtlich werden, anstatt von Anfang an ein umfassendes Diagramm zu entwickeln.

Auswahl von Kennzahlen, auf die Betriebsteams keinen Einfluss haben

Umsatz ist ein wichtiges Geschäftsziel, aber ein schlechter Top-Level-KPI für ein Programm zur Operational Excellence, wenn Frontline-Teams keine direkten Hebel haben, um ihn zu beeinflussen. Der Top-Level-KPI muss nah genug am Betriebsgeschäft liegen, damit die Kausalkette nachvollziehbar und umsetzbar ist.

Die Trade-off-Analyse überspringen

Konflikte zwischen KPIs sind in komplexen Fertigungs- oder Dienstleistungsbereichen die Regel. Ihre Darstellung ist kein Zeichen für ein schlecht konzipiertes Diagramm, sondern für analytische Stringenz.

Die Baseline als einmalige Übung betrachten

Die Baseline ist der Ausgangspunkt. Der KPI-Tree ist ein lebendiges Managementinstrument. Wenn die Verbesserung voranschreitet, Baselines neu festgelegt werden, sich Initiativen-KPIs weiterentwickeln und neue Einschränkungen auftreten, muss das Diagramm überprüft und aktualisiert werden.

Den KPI-Tree vom täglichen Management trennen

Ein KPI-Tree, der in einem Strategiedokument existiert, aber nicht mit den täglichen Team-Reviews, visuellen Management-Tafeln oder betrieblichen Entscheidungsprozessen verknüpft ist, hat keine betrieblichen Auswirkungen. Das Diagramm muss in den Rhythmus der täglichen Arbeit eingebettet sein – zu Beginn jeder Schicht überprüft, in Abstimmungsrunden mit den Stakeholdern besprochen und bei Abweichungen entsprechend umgesetzt werden.

Von der Messung zum Fluss: Was kommt als Nächstes?

Nachdem der KPI-Tree erstellt und die Basislinie festgelegt wurde, verfügt das Unternehmen über eine Messarchitektur, die betriebliches Verhalten mit strategischen Ergebnissen verknüpft. Der nächste Schritt besteht darin, den Arbeitsfluss zu verstehen, der diese Ergebnisse hervorbringt, und präzise zu identifizieren, wo dieser Fluss unterbrochen wird.

Als nächstes in der Serie

Teil 3/6: End-to-End-Ablauf erfassen – Wertstromanalyse und Engpasskapazität

Der KPI-Tree definiert, was verbessert werden muss. Teil 3 stellt die Wertstromanalyse als primäres Tool vor, um den durchgängigen Wertstrom zu visualisieren, Verschwendung in jedem Schritt zu quantifizieren und die Kapazitätsengpässe anhand von OEE-Daten zu messen. Die VSA zeigt auf, wo und wie die Verbesserungsbemühungen konzentriert werden sollten.

Die gesamte Serie ist wie folgt aufgebaut:

Teil 1: Die Einschränkung identifizieren – Die 60-minütige Betriebsanalyse

Teil 2: Den KPI-Tree entwickeln – Basisleistung in 48 Stunden

Teil 3: End-to-End-Ablauf erfassen – Wertstromanalyse und Engpasskapazität (OEE bei der Einschränkung)

Teil 4: Schluss mit dem Krisenmanagement – Standardarbeit und tägliches Management, das besteht

Teil 5: Integrierte Qualität – A3-Problemlösung und Qualitätsroutinen

Teil 6: Nachhaltige Ergebnisse – Governance, Kompetenzaufbau und 90-Tage-Einführungsplan

Der „90-Tage-Plan für Operational Excellence“ ist eine sechsteilige Artikelserie, die eine strukturierte Methode zur Identifizierung, Priorisierung und Beseitigung von Betriebseinschränkungen, die die Leistung beeinträchtigen, bietet. Jeder Artikel knüpft an den vorherigen an, von der Analyse bis zur praktischen Umsetzung.
