Het Ishikawa-diagram begrijpen: een belangrijk hulpmiddel voor oorzaakanalyse

Het identificeren en effectief oplossen van problemen waarborgt kwaliteit, efficiëntie en klanttevredenheid. Veel organisaties richten zich echter alleen op symptomen in plaats van de grondoorzaken van problemen aan te pakken. Hier komt het Ishikawa Diagram in beeld — een visueel hulpmiddel dat de analyse van mogelijke oorzaken van een probleem vergemakkelijkt.

In dit artikel onderzoeken we wat het Ishikawa Diagram is, hoe het werkt, het belang ervan bij oorzaakanalyse, en hoe het kan worden geïntegreerd met andere probleemoplossende hulpmiddelen.

Wat is een Ishikawa diagram?

Het Ishikawa diagram, ook wel bekend als het Visgraatdiagram of oorzaak-en-gevolgdiagram, is een visueel hulpmiddel dat wordt gebruikt om mogelijke oorzaken van een specifiek probleem te identificeren. De structuur lijkt op een vissengraat, waarbij het “effect” of “probleem” aan de kop wordt weergegeven en verschillende oorzaakcategorieën aftakken van de visgraat. Dit diagram, ontwikkeld binnen de context van kwaliteitsmanagement en -beheersing, wordt breed ingezet in methodologieën zoals Lean, Kaizen en Six Sigma om continue verbetering te stimuleren.

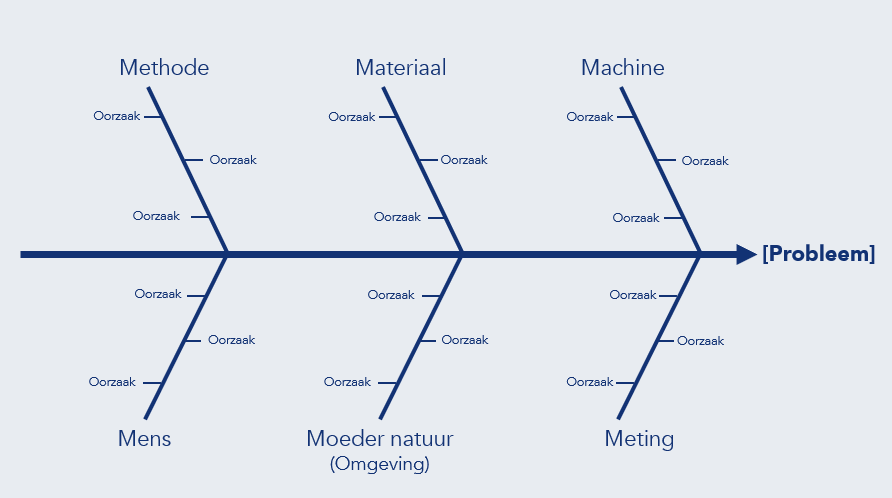

Figuur 1 – Voorbeeld van een Ishikawa Diagram structuur

Oorsprong en geschiedenis van het Visgraatdiagram

Het Ishikawa diagram werd in de jaren 1940 ontwikkeld door Kaoru Ishikawa, een Japanse scheikundig ingenieur. Ishikawa, beschouwd als een van de pioniers in kwaliteitsmanagement, creëerde dit hulpmiddel om teams te helpen de verschillende oorzaken van een probleem en hun onderlinge samenhang duidelijk te visualiseren. Dit diagram is een van de zeven kwaliteitsinstrumenten, een reeks essentiële methodologieën voor continue procesverbetering. Vandaag de dag blijft het Ishikawa Diagram een fundamenteel hulpmiddel voor het identificeren van grondoorzaken en het mogelijk maken van systematische probleemoplossing, met name in productie- en operationele processen.

Doel in kwaliteitsmanagement

In kwaliteitsmanagement is het Ishikawa Diagram essentieel voor oorzaakanalyse en helpt het organisaties de factoren te begrijpen die bijdragen aan procesvariabiliteit of productdefecten. De belangrijkste doelen zijn:

• Het structureren van het teamdenken tijdens brainstormsessies door mogelijke oorzaken duidelijk te visualiseren.
• Het bevorderen van een systematische aanpak voor het onderzoeken van de oorzaak van problemen, waardoor oppervlakkige oplossingen worden voorkomen.
• Het ondersteunen van continue verbetering door teams te helpen oorzaken van problemen te identificeren en te elimineren, wat leidt tot efficiëntere processen en producten van hogere kwaliteit.

Daarnaast bevordert dit hulpmiddel samenwerking door meerdere belanghebbenden te betrekken bij het probleemoplossingsproces, waardoor een cultuur van teamwerk wordt versterkt.

Ishikawa diagram vs. oorzaak-en-gevolgdiagram

De termen Ishikawa diagram en oorzaak-en-gevolgdiagram worden vaak als synoniemen gebruikt:

• Ishikawa Diagram is vernoemd naar de bedenker, Kaoru Ishikawa.
• Oorzaak-en-gevolgdiagram beschrijft de functie van het hulpmiddel — het in kaart brengen van relaties tussen een probleem en de mogelijke oorzaken.

Hoewel technisch gezien alle Ishikawa diagrammen oorzaak-en-gevolgdiagrammen zijn, volgen niet alle oorzaak-en-gevolgweergaven de kenmerkende visgraatstructuur van het Ishikawa diagram. In de praktijk verwijzen beide termen echter over het algemeen naar hetzelfde hulpmiddel.

Het belang van oorzaakanalyse bij probleemoplossing

Oorzaakanalyse is een essentieel proces voor het identificeren van de werkelijke oorsprong van een probleem, waardoor organisaties langetermijnoplossingen kunnen implementeren in plaats van alleen symptomen te behandelen. Deze systematische aanpak is fundamenteel voor continue verbetering.

Hoe het Ishikawa diagram oorzaakanalyse vergemakkelijkt

Het Ishikawa diagram vereenvoudigt oorzaakanalyse door een duidelijke en georganiseerde visuele weergave te bieden van alle mogelijke oorzaken van een probleem. Het intuïtieve format helpt teams om:

• Oorzaken te structureren en categoriseren: Het diagram organiseert mogelijke oorzaken in categorieën, doorgaans de 6M’s (Mens, Machine, Methode, Materiaal, Moeder natuur en Meting), waardoor een uitgebreide analyse wordt gewaarborgd.
• Gezamenlijk brainstormen te bevorderen: Door mogelijke oorzaken te visualiseren, bevordert het diagram teamwerk en helpt het factoren aan het licht te brengen die bij een minder gestructureerde analyse over het hoofd zouden worden gezien.
• Verder te onderzoeken dan de symptomen: Het diagram dwingt teams om verder te kijken dan de zichtbare tekenen van het probleem, wat leidt tot de identificatie van onderliggende oorzaken.
• De belangrijkste oorzaken te prioriteren: Zodra meerdere oorzaken zijn geïdentificeerd, vergemakkelijkt het diagram de discussie over welke de meeste impact hebben, wat helpt bij het efficiënt prioriteren van inspanningen en middelen.

Samengevat transformeert het Ishikawa Diagram oorzaakanalyse tot een visueel, interactief en systematisch proces, waardoor het een essentieel hulpmiddel is voor het effectief oplossen van complexe problemen.

Voordelen van het gebruik van het Ishikawa Diagram

Het gebruik van het Ishikawa diagram biedt organisaties verschillende tastbare voordelen, waaronder:

• Een duidelijke en uitgebreide identificatie van de oorzaken van een probleem.
• Verbeterde samenwerking bij probleemanalyse en -oplossing.
• Beter geïnformeerde besluitvorming, wat leidt tot effectievere acties.
• Voorkoming van herhaling.

Uiteindelijk helpt het Ishikawa diagram organisaties problemen te identificeren en op te lossen en bevordert het een cultuur van continue verbetering.

Hoe maak je een Ishikawa diagram

Het maken van een effectief Ishikawa diagram vereist een gestructureerd en gezamenlijk proces om ervoor te zorgen dat alle mogelijke oorzaken van een probleem worden onderzocht en geanalyseerd. Hieronder vindt u een stapsgewijze handleiding voor het efficiënt ontwikkelen van dit diagram.

Stapsgewijze handleiding

Het opbouwen van het diagram vereist samenwerking, kritisch denken en een methodische aanpak om alle mogelijke oorzaken te identificeren en te beoordelen. Hieronder volgt een stapsgewijze handleiding om u te helpen een Ishikawa diagram te maken.

1. Definieer het probleem: Identificeer het probleem dat u wilt analyseren. Schrijf het aan de rechterkant van het diagram, in de “kop van de vis.” Zorg ervoor dat het probleem goed gedefinieerd is, inclusief locatie, timing en impact.
2. Teken de centrale visgraat: Trek een horizontale lijn van het probleem naar links, die de centrale “visgraat” van het diagram voorstelt.
3. Identificeer de belangrijkste oorzaakcategorieën: Maak hoofdtakken die aftakken van de visgraat en brede categorieën van mogelijke oorzaken vertegenwoordigen.
4. Brainstorm over oorzaken: Voer als team een brainstormsessie uit om mogelijke oorzaken binnen elke categorie te identificeren. Noteer elke oorzaak als een secundaire tak die voortkomt uit de bijbehorende categorie.
5. Onderzoek secundaire oorzaken: Beoordeel voor elke hoofdoorzaak of er onderliggende oorzaken zijn en voeg waar nodig extra takken toe.
6. Analyseer en prioriteer: Nadat alle oorzaken zijn opgesomd, bekijk ze als team, bespreek hun relevantie en prioriteer de meest waarschijnlijke bijdragers aan het probleem.
7. Valideer het diagram: Bekijk het diagram met alle teamleden om ervoor te zorgen dat alle relevante oorzaken zijn onderzocht en dat er geen zijn over het hoofd gezien.

Figuur 2 – Voorbeeld van een Ishikawa diagram structuur

Identificatie van de belangrijkste oorzaakcategorieën

De belangrijkste oorzaakcategorieën in een Ishikawa diagram kunnen variëren, maar de meest voorkomende staan bekend als de 6M’s, die omvatten:

• Mens (mensen): Menselijke fouten, gebrek aan training, gebrekkige communicatie.
• Methoden (processen): Gebrek aan standaardisatie, inefficiënte processen, ontbreken van best practices.
• Materialen: Grondstoffen van lage kwaliteit, storingen in de toeleveringsketen.
• Machines (apparatuur): Slecht functionerende machines, gebrek aan onderhoud, verouderde technologie.
• Moeder natuur (omgeving): Ongunstige werkomstandigheden, de invloed van externe factoren (vochtigheid, temperatuur, geluid of andere), en de impact van omgevingsvariabelen.
• Meting: Meetfouten, onjuiste kalibratie van instrumenten, ontoereikende controlemethoden.

De 6M’s-structuur zorgt voor een systematische en gedetailleerde analyse, waardoor het gemakkelijker wordt om de meest relevante oorzaken die bijdragen aan het probleem te identificeren.

Tips voor effectief brainstormen

Voor effectieve brainstormtechnieken bij het maken van een Ishikawa diagram kunt u de volgende tips overwegen:

• Betrek multidisciplinaire teams: Betrek leden van verschillende teams en functies om diverse perspectieven te verkrijgen.
• Ga naar de Gemba: Bezoek de daadwerkelijke locatie waar het probleem zich voordoet om uit eerste hand te observeren, nauwkeurige gegevens te verzamelen en de onderliggende oorzaken beter te begrijpen.
• Creëer een open omgeving: Moedig alle teamleden aan om ideeën te delen zonder angst voor kritiek.
• Focus op het probleem: Houd discussies gericht op het gedefinieerde probleem om afleidingen te voorkomen.
• Gebruik sturende vragen: Blijf vragen: “Waarom gebeurt dit?” om dieper in te gaan op de oorzaken.
• Gebruik post-its: Verbeter visualisatie en organisatie door fysieke of digitale materialen te gebruiken.
• Prioriteer na het brainstormen: Zodra alle mogelijke oorzaken zijn opgesomd, evalueer en prioriteer de meest waarschijnlijke.

Integratie van het Ishikawa diagram met andere kwaliteitsinstrumenten

Het Ishikawa diagram wordt nog krachtiger wanneer het wordt gecombineerd met andere kwaliteitsinstrumenten. Door verschillende methodologieën te integreren, kunnen organisaties een meer holistische en effectieve aanpak hanteren voor probleemoplossing en procesoptimalisatie.

Combinatie met de 5 Waarom-techniek

De 5 Waarom-techniek is een aanvulling op het Ishikawa diagram door dieper in te gaan op de geïdentificeerde oorzaken. Na het opsommen van mogelijke oorzaken in het diagram, kan het team de 5 Waarom-methode toepassen op elke oorzaak door herhaaldelijk “Waarom?” te vragen totdat de grondoorzaak is bereikt. Deze aanpak helpt oppervlakkige oplossingen te voorkomen en zorgt ervoor dat problemen bij de bron worden aangepakt voor een duurzame oplossing.

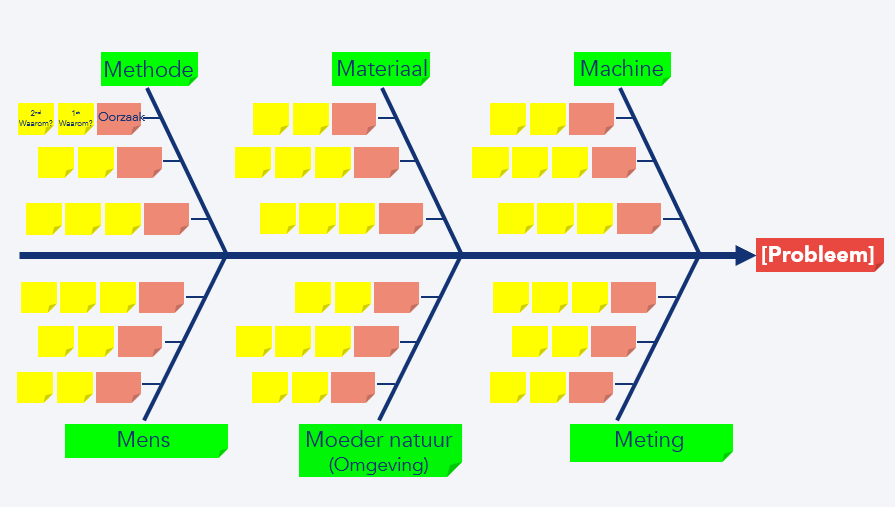

Figuur 3 – Voorbeeld van een Ishikawa diagram met post-its en de 5 Waaroms -techniek

Rol in Six Sigma en Lean management

In Six Sigma, total quality management en Lean management speelt het Ishikawa diagram een sleutelrol bij het identificeren en oplossen van problemen, en wordt het breed ingezet om:

• De product- en dienstkwaliteit te verbeteren door oorzaken van defecten te identificeren.
• Procesvariabiliteit te verminderen, waardoor een grotere operationele stabiliteit en voorspelbaarheid wordt gewaarborgd.
• Apparatuurstoringen en -uitval te verminderen, waardoor de betrouwbaarheid toeneemt.
• Materiaalverspilling te minimaliseren, middelen te optimaliseren en operationele kosten te verlagen.
• Klachten van klanten te verminderen, wat leidt tot betere ervaringen en grotere tevredenheid.

Daarnaast moedigt de gezamenlijke aanpak van het oorzaak-en-gevolgdiagram teams aan om deel te nemen aan gestructureerde probleemanalyse, waardoor actieve participatie bij het ontwerpen en implementeren van verbeteringen wordt bevorderd.

Aanvullend gebruik met Pareto-analyse

Op basis van het 80/20-principe (waarbij 20% van de oorzaken doorgaans verantwoordelijk is voor 80% van de problemen) wordt Pareto-analyse vaak samen met het Ishikawa diagram gebruikt om de belangrijkste oorzaken voor oplossing te prioriteren. Na het opsommen van alle mogelijke oorzaken in het diagram, kunnen teams Pareto-analyse toepassen om te bepalen welke factoren een significante impact hebben op het probleem. Deze aanpak kan ook eerder worden gebruikt om de 20% van de defecttypen te identificeren die verantwoordelijk zijn voor 80% van de voorvallen. Het Ishikawa diagram kan vervolgens de grondoorzaken van deze defecten met hoge impact analyseren, waardoor een meer gerichte en effectieve interventie mogelijk wordt.

Heeft u nog vragen over het Ishikawa diagram?

Wat is de rol van het Ishikawa diagram bij probleemoplossende hulpmiddelen?

Het Ishikawa diagram is een belangrijk hulpmiddel binnen gestructureerde probleemoplossingsmethodologieën zoals 3C (Case, Cause, Countermeasure) en Kobetsu Kaizen. Deze benaderingen volgen een logisch en gedisciplineerd proces om problemen op een duurzame manier te identificeren en te elimineren. Het Ishikawa diagram wordt vaak gebruikt in de fase van oorzaakidentificatie en -analyse, en helpt teams de factoren die de prestaties en kwaliteit beïnvloeden duidelijk te visualiseren. Deze gestructureerde aanpak dient als basis voor het implementeren van effectieve tegenmaatregelen.

Wat is de 5 Waarom-methode in het Visgraatdiagram?

Het is mogelijk om de visuele structuur van het Ishikawa diagram te combineren met de 5 Waarom-methodologie. Bij deze aanpak worden de mogelijke oorzaken van een probleem eerst in kaart gebracht in het Ishikawa diagram. Vervolgens wordt voor elke hoofdoorzaak de 5 Waarom-techniek toegepast door herhaaldelijk “Waarom?” te vragen totdat de grondoorzaak is bereikt. Deze combinatie zorgt voor een diepere analyse en helpt teams verder te gaan dan oppervlakkige symptomen om de werkelijke bron van het probleem te identificeren en te elimineren.

Wanneer moet een team het Ishikawa diagram gebruiken bij procesverbetering?

Het Ishikawa diagram moet bij procesverbetering worden gebruikt wanneer het nodig is om de grondoorzaken van een probleem op een gestructureerde manier te identificeren en analyseren. Het is bijzonder nuttig voor het oplossen van terugkerende problemen, het vermijden van oppervlakkige oplossingen en het blootleggen van de werkelijke bron van fouten. Het wordt breed toegepast bij de analyse van kwaliteitsafwijkingen, onderzoeken naar operationele storingen van apparatuur, en verbetering van de klantervaring, waardoor teams de factoren in kaart kunnen brengen die producten, diensten of processen negatief beïnvloeden.
