Pareto-diagram: Verbeteringsinspanningen richten op wat het belangrijkst is

Wat is een Pareto-diagram

De Pareto-diagram, ook wel het Pareto grafiek genoemd, is een belangrijk analytisch hulpmiddel in Kaizen-, Lean– en kwaliteitsmanagement dat de weinige oorzaken identificeert met de grootste impact op procesprestaties. Het toont categorieën van problemen, vertragingen of defecten in aflopende orde van grootte. Het gaat gepaard met een cumulatieve lijn die laat zien hoe snel een klein deel van de oorzaken het grootste deel van het waargenomen effect uitmaakt. Dit patroon weerspiegelt het werk van Vilfredo Pareto, wiens studies aantoonden dat een minderheid van factoren vaak de meerderheid van de uitkomsten bepaalt, een fenomeen dat algemeen bekend staat als de 80/20-regel. In operationele omgevingen wordt dit principe duidelijk wanneer een klein aantal defecten of afwijkingen het merendeel van de kwaliteitsverliezen veroorzaakt. Door deze onevenwichtigheden te benadrukken, ondersteunt de Pareto-grafiek nauwkeurigere besluitvorming en stelt organisaties in staat om verbeteringsinspanningen te richten op de plekken waar ze de grootste prestatieverbeteringen opleveren.

Het Pareto-diagram begrijpen

Een Pareto-diagram wordt gebruikt om procesgegevens op een gestructureerde manier te presenteren, waarmee het relatieve belang van verschillende categorieën wordt verduidelijkt. De verticale balken geven de grootte of frequentie van elke categorie aan. Tegelijkertijd toont de cumulatieve lijn hoe elke extra categorie bijdraagt aan het totale effect zoals ze van links naar rechts verschijnen. Omdat deze categorieën zijn geordend van de grootste bijdrager tot de kleinste, benadrukt de grafiek direct welke kwesties de totale resultaten domineren. Deze visuele structuur helpt beoefenaars om onderscheid te maken tussen de essentiële enkelen en de vele minder significante bronnen van variatie.

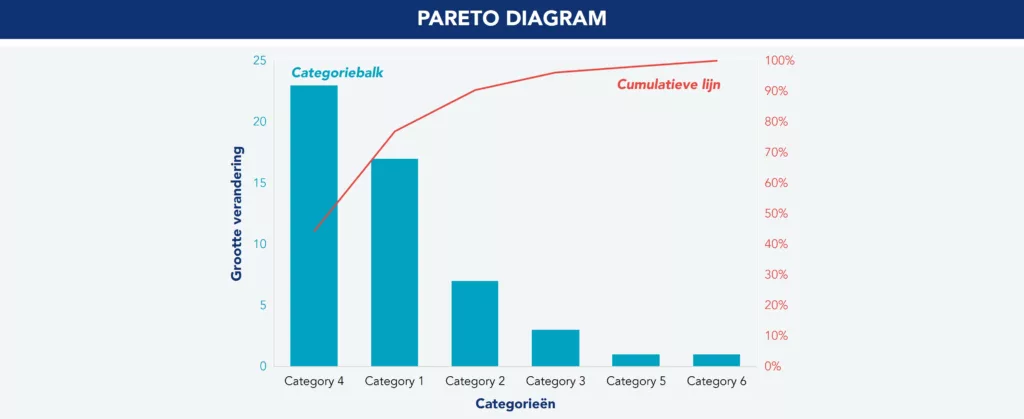

Figuur 1 – Voorbeeld van Pareto-diagram: structuur en elementen

De grafiek is gebaseerd op het Pareto-principe, dat stelt dat een klein deel van de oorzaken doorgaans een groot deel van de waargenomen effecten uitmaakt. De exacte verhouding kan verschillen afhankelijk van de context, maar het patroon is consistent genoeg om een betrouwbare basis voor prioritering te bieden. In de productie, diensten, logistiek of gezondheidszorg wordt dit principe vaak nageleefd wanneer een beperkt aantal categorieën rekening houdt met de meeste klantklachten, het meeste schroot of de meeste apparatuur stilstand. Door te observeren hoe snel de cumulatieve lijn stijgt en waar deze begint af te vlakken, kunnen teams de categorieën identificeren die directe aandacht vereisen en welke later kunnen worden aangepakt zonder concessies te doen aan de prestatiedoelen.

Het doel van de Pareto-diagram is om complexe datasets te vereenvoudigen en de aandacht te richten op de meest invloedrijke oorzaken van verspilling, variatie of kwaliteitsgebreken. Het gestructureerde format verbetert de duidelijkheid in probleemanalyse, versterkt de objectiviteit in besluitvorming en sluit verbeteringsinspanningen af op de prioriteiten van de organisatie. Door middelen te concentreren op de categorieën die het meest belangrijk zijn, kunnen teams procesverbetering versnellen en continue verbeteringsinitiatieven met meer precisie en impact bevorderen.

Hoe maak je een Pareto-diagram

Een Pareto-diagram wordt doorgaans opgebouwd via de volgende stappen:

1. Het definiëren van het probleem en de reikwijdte van de data.
2. Informatie consequent verzamelen en categoriseren.
3. Elke categorie wordt samengevat op frequentie of impact.
4. De categorieën van hoog naar laagst ordenen.
5. Berekenen van cumulatieve percentages.
6. Het construeren van de balken en de cumulatieve lijn op de grafiek.

Het ontwikkelen van een Pareto-diagram begint met een duidelijke definitie van het onderzochte probleem of fenomeen. Data moet consistent worden verzameld en zo gecategoriseerd dat vergelijkbaarheid wordt gegarandeerd. Deze categorieën kunnen defecttypes, vertragingsredenen, klantklachten, faalmodi of andere meetbare bronnen van variatie omvatten. Zodra de gegevens zijn verzameld, wordt elke categorie samengevat op basis van de totale frequentie of impact.

De categorieën worden vervolgens gesorteerd van de hoogste naar de laagste waarde. Deze ordening is essentieel, omdat het de tabel in staat stelt de concentratie van problemen te tonen en de belangrijkste bijdragers te identificeren. Cumulatieve percentages worden berekend om te laten zien hoeveel van het totale effect wordt verklaard doordat categorieën opeenvolgend worden opgeteld.

De visuele weergave wordt geconstrueerd door de balken op een primaire verticale as te plotten die de grootte voorstelt en de cumulatieve procentlijn op een secundaire verticale as. Samen tonen deze elementen zowel de absolute als de relatieve bijdrage van elke categorie in één enkel, uniforme weergave.

Nauwkeurigheid en duidelijkheid zijn cruciaal in dit proces. Categorieën moeten elkaar uitsluiten, gegevensverzameling moet objectief zijn en labels moeten een consistente naamgevingsconventie volgen. Wanneer aan deze voorwaarden is voldaan, wordt de resulterende grafiek een betrouwbaar hulpmiddel om verbeteringsprioriteiten te identificeren en effectieve inzet van middelen te sturen.

De meeste organisaties maken Pareto-diagrammen met behulp van standaard analytische tools zoals Microsoft Excel, Google Sheets, Power BI of andere business intelligence-platforms die ingebouwde grafiekfuncties bevatten. Statistische softwarepakketten zoals Minitab bieden ook speciale Pareto Chart-mogelijkheden die geavanceerde kwaliteitsbeheer en data-analyse ondersteunen. Ongeacht het gekozen hulpmiddel blijven de essentiële vereisten consistent: betrouwbare gegevensverzameling, nauwkeurige categorisering en correcte volgorde van categorieën op grootte om zinvolle interpretatie te garanderen.

Pareto-diagram relevantie in continue verbetering

Pareto-analyse is het methodologische proces waarbij gegevens worden onderzocht om te bepalen welke oorzaken het grootste deel van het waargenomen effect verklaren. De Pareto-grafiek biedt de visuele basis voor deze analyse en helpt teams te begrijpen hoe problemen over categorieën zijn verdeeld. Door de gebieden met de grootste impact te belichten, verschuift de grafiek organisaties weg van brede corrigerende maatregelen naar gerichte, krachtige interventies.

In Kaizen- en Lean Management-methodologieën speelt de Pareto-grafiek een fundamentele rol in gestructureerd probleemoplossend vermogen. Het informeert de vroege fasen van analyse door teams te sturen naar kwesties die dieper onderzoek vereisen via tools zoals grondoorzaak analyse, het visgraat-diagram, procesmapping of standaardisatiebeoordelingen. Wanneer geïntegreerd in Lean Six Sigma-praktijken, inclusief DMAIC-cycli, verbetert de grafiek de prioritering, ondersteunt het op bewijs gebaseerde beslissingen en versnelt het identificeren van verbetermogelijkheden. Het versterkt het principe om eerst de meest relevante bronnen van afval en variatie aan te pakken voordat inspanningen worden geïnvesteerd in minder impactvolle gebieden.

De relevantie van het hulpmiddel wordt duidelijk wanneer men de toepassing ervan in verschillende sectoren observeert. Fabrikanten gebruiken Pareto-diagrammen om te identificeren welke defecttypen het meeste afval of herwerk genereren, waardoor meer gerichte kwaliteitsmanagementacties mogelijk worden en aanvullende methodologieën zoals SMED worden ondersteund, waarbij het begrijpen van de dominante bronnen van setupverlies teams helpt om de belangrijkste bijdragers te richten die de meeste invloed hebben op de verandering. Serviceorganisaties passen de grafiek toe om patronen in klantklachten te ontdekken, waardoor teams zich kunnen richten op de kwesties die de tevredenheid het meest beïnvloeden en upstream procesdefinitie-inspanningen kunnen informeren, vaak uitgevoerd via de SIPOC-methodologie of Process Mapping. Onderhoudsafdelingen vertrouwen op Pareto-diagrammen om stilstanden te analyseren en te bepalen welke faalmodi de beschikbaarheid van apparatuur het meest significant verminderen. Zorgorganisaties gebruiken deze om incidenten, vertragingen en inefficiënties in klinische processen te onderzoeken, waardoor veiligere en efficiëntere patiëntenzorg wordt ondersteund. In operationele contexten helpt de Pareto-diagram bij het identificeren van de categorieën afwijkingen die het vaakst machinestops veroorzaken of interventie van de operator vereisen, wat Jidoka versterkt door snellere detectie en escalatie van de meest voorkomende problemen mogelijk te maken.

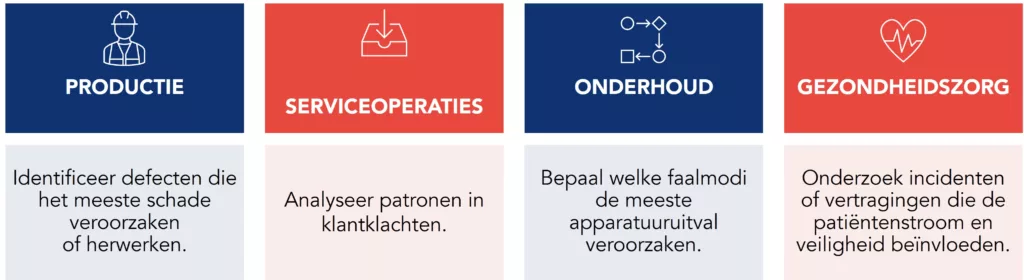

Figuur 2 – Voorbeelden van toepassingen in Pareto-diagram in verschillende operationele omgevingen

Deze toepassingen tonen aan hoe de Pareto-diagram ruwe data omzet in bruikbare inzichten. Een productielijn met terugkerende defecten kan ontdekken dat slechts drie categorieën, van de tientallen, het grootste deel van de herwerking uitmaken. Een servicecentrum kan merken dat de meeste klachten van klanten betrekking hebben op responstijd, wat leidt tot gerichte procesaanpassingen. Een ziekenhuis kan ontdekken dat administratieve knelpunten verantwoordelijk zijn voor de meeste opnamevertragingen, wat leidt tot een herziening van de werkprocessen. In elk geval zorgt de Pareto-diagram ervoor dat verbeteringsinspanningen gericht zijn op de gebieden met het grootste potentieel voor meetbare impact en vult het het gebruik van andere Lean-instrumenten aan door duidelijk bewijs te leveren over waar de aandacht op moet liggen.

Beperkingen en overwegingen

Hoewel de Pareto-diagram zeer effectief is voor prioritering, kent deze beperkingen waar rekening mee gehouden moet worden. De grafiek weerspiegelt de kwaliteit van de verzamelde gegevens; Onvolledige of inconsistente gegevens kunnen de verdeling van categorieën vertekenen en leiden tot onnauwkeurige conclusies. Duidelijke definities, gedisciplineerde gegevensverzameling en passende categorisatie zijn daarom essentieel.

Besturingssystemen veranderen ook in de loop van de tijd. Een Pareto-verdeling die tijdens één periode wordt waargenomen, kan verschuiven naarmate processen evolueren, externe omstandigheden veranderen of verbeteringsmaatregelen van kracht worden. Continue monitoring is noodzakelijk om te valideren dat prioriteiten accuraat blijven en dat interventies verwachte resultaten opleveren.

Een andere belangrijke overweging is dat de Pareto-diagram de relatieve frequentie of impact aangeeft, maar het absolute risico niet beoordeelt. Een laagfrequente categorie kan nog steeds onmiddellijke actie vereisen als deze veiligheids-, regelgevings- of compliance risico’s met zich meebrengt. Het is daarom essentieel om Pareto-resultaten te interpreteren in het licht van contextuele kennis, operationele beperkingen en strategische doelstellingen.

Ondanks deze beperkingen blijft de Pareto-diagram een zeer waardevol hulpmiddel voor feitelijke analyse. De effectiviteit ervan hangt af van doordachte toepassing en integratie in bredere probleemoplossende kaders, waaronder grondoorzaakanalyse, standaardisatie en continue monitoring.

Pareto-diagram is een duidelijke basis voor prioritering

De Pareto-diagram blijft een van de meest effectieve instrumenten om verbeteringsinspanningen te richten op de gebieden die het belangrijkst zijn. Door te laten zien hoe een beperkt aantal categorieën het grootste deel van de waargenomen impact uitmaakt, biedt het een duidelijke basis voor prioritering en ondersteunt het teams bij het nemen van weloverwogen en op bewijs gebaseerde beslissingen. De gestructureerde combinatie van datavisualisatie en cumulatieve analyse helpt organisaties zich te richten op de essentiële bronnen van verspilling, variatie of defecten, in plaats van middelen te verdelen over minder belangrijke kwesties.

Wanneer geïntegreerd in Lean, Kaizen en kwaliteitsmanagementpraktijken, versterkt de Pareto Chart probleemoplossende disciplines en verbetert het de precisie van continue verbeteringsinitiatieven. Hoewel de bruikbaarheid ervan afhangt van de kwaliteit van de onderliggende data en doordachte interpretatie, blijft het een onmisbaar onderdeel van elke systematische benadering van operationele uitmuntendheid. Door de inzichten die het genereert toe te passen, kunnen organisaties de efficiëntie verbeteren, de kwaliteit verhogen en vooruitgang richting langetermijnprestatiedoelen aanhouden.

Heeft u nog vragen over de Pareto-diagram?

Wat betekent de 80/20-regel in een Pareto-diagram?

De 80/20-regel, ook bekend als het Pareto-principe, stelt dat een klein deel van de oorzaken vaak een groot deel van de waargenomen impact uitmaakt. In veel processen is ongeveer 20 procent van de categorieën verantwoordelijk voor ongeveer 80 procent van de defecten, vertragingen of verliezen. Deze onbalans maakt een Pareto-diagram waardevol: het richt de aandacht op de weinige categorieën die het meest bijdragen aan prestatieproblemen en waar verbeteringsacties het meest betekenisvolle effect zullen opleveren.

Hoewel het principe vaak wordt uitgedrukt als een 80/20-verhouding, variëren de exacte percentages afhankelijk van de context. Sommige processen kunnen een 70/30, 90/10 of andere verdeling vertonen. De specifieke cijfers zijn minder belangrijk dan het onderliggende concept: impact wordt niet gelijkmatig verdeeld over categorieën. De Pareto-diagram toont deze ongelijke verdeling en helpt organisaties om verbeteringsinspanningen te richten op de gebieden met het grootste meetbare impactpotentieel.

Wat is het verschil tussen een Pareto-diagram en een histogram?

Een Pareto-diagram en een histogram tonen beide gegevens visueel, maar dienen verschillende analytische doeleinden. Een histogram organiseert continue numerieke gegevens in bereiken om verdelingspatronen zoals centrale tendens, variatie of scheefheid te onthullen. Het wordt gebruikt wanneer het doel is te begrijpen hoe datapunten over intervallen zijn verdeeld.

Een Pareto-diagram daarentegen rangschikt afzonderlijke categorieën in aflopende orde van grootte en bevat een cumulatieve procentlijn. Het doel is niet om de verdeling te analyseren, maar om te identificeren welke categorieën het meest bijdragen aan de algehele impact van het probleem.

Terwijl een histogram beschrijvende analyse ondersteunt, ondersteunt de Pareto-diagram prioritering door de paar categorieën te markeren die het grootste deel van het effect uitmaken. De twee tools zijn daarom complementair, waarbij het histogram verduidelijkt hoe data zich gedraagt en de Pareto-diagram aangeeft waar verbeteringsinspanningen zich moeten richten.

Hoe vaak moeten Pareto-diagrammen worden bijgewerkt in initiatieven voor continue verbetering?

De frequentie van het bijwerken van een Pareto-diagram hangt af van de volatiliteit van het proces en de doelstellingen van de verbeteringsactiviteit. In stabiele processen met consistente prestatiepatronen kunnen periodieke updates die aansluiten bij regelmatige rapportagecycli voldoende zijn. Daarentegen profiteren processen die actief worden verbeterd, vaak variëren of onder korte feedbacklussen opereren van vaker updates om te verifiëren of prioriteitscategorieën veranderen.

Binnen continue verbeterings- en Lean Daily Management-systemen kunnen Pareto-diagrammen wekelijks of zelfs dagelijks worden herzien wanneer ze probleemoplossende routines ondersteunen of de effecten van nieuw geïmplementeerde acties monitoren. In DMAIC-projecten vinden updates doorgaans plaats bij belangrijke mijlpalen in de fasen Measure, Analyze, and Control om te bevestigen dat verbeteringsinspanningen de dominante bijdragers aanpakken. De cruciale vereiste is het behouden van een cadans die het echte procesgedrag weerspiegelt en tijdige, op bewijs gebaseerde beslissingen mogelijk maakt.
