Volledige gids voor VSM (Value Stream Mapping) in Lean Manufacturing

Value Stream Mapping (VSM) is een strategisch hulpmiddel dat wordt gebruikt om de stroom van materialen en informatie door de gehele waardestroom in kaart te brengen en te analyseren, met als doel deze te verbeteren. In deze context, waar concurrentiekracht in de industriële sector goed gestructureerde, afvalvrije processen vereist, speelt VSM een cruciale rol bij het waarborgen van winstgevende operaties en het handhaven van een sterke klantenserviceniveau.  Met deze tool kun je afval identificeren en een visie ontwerpen voor procesverbetering, wat geen eenvoudige taak is.

In dit artikel analyseren we Value Stream Mapping, de belangrijkste voordelen en de juiste aanpak van implementatie, waarbij we een uitgebreid kader bieden om een succesvolle toepassing te garanderen.

Wat is Value Stream Mapping?

Value Stream Mapping (VSM), ook bekend als Value Stream Analysis (VSA), is een van de krachtigste tools in Lean Manufacturing. Gebruikt om de stroom van materialen en informatie door de hele waardeketen te visualiseren en te analyseren, helpt het organisaties om vervuiling te identificeren en verbeteringen door te voeren, wat operationele uitmuntendheid bevordert.

Hoewel de termen VSM en VSA vaak door elkaar worden gebruikt, maken sommigen een onderscheid door ‘VSM’ te gebruiken om de huidige-toestandskaart te beschrijven en ‘VSD’ (Value Stream Design) om de toekomst-toestandvisie weer te geven. In dit artikel zullen we VSM in de breedste zin gebruiken.

Definitie van VSM en het belang ervan in Lean Manufacturing

Value Stream Mapping (VSM) is een visuele methode om elke stap van een proces weer te geven, van klantbestelling tot productlevering. In tegenstelling tot een traditioneel stroomdiagram richt VSM zich niet alleen op toegevoegde waarde-activiteiten, maar ook op voorraad, transport en andere afvalbronnen die inefficiënties veroorzaken.

VSM werd populair gemaakt door het boek Learning to See: Value-Stream Mapping to Create Value and Eliminate Muda (Lean Enterprise Institute, 1999), en is een essentieel hulpmiddel om operaties te optimaliseren en ervoor te zorgen dat elke activiteit bijdraagt aan klantwaarde.

VSM stelt organisaties in staat zowel de huidige als de toekomstige staat van hun processen in kaart te brengen, waardoor verbeteringen kunnen worden geïmplementeerd die in lijn zijn met de principes van Kaizen en Lean. De belangrijkste elementen zijn onder andere:

• Value stream mapping: Analyse van de huidige staat van het proces.
• Value stream design: Creatie van de toekomst-toestandskaart.
• Implementatieroutekaart: Definitie van verbeteringsinitiatieven om de waardeketen te transformeren.

Wat is het doel van VSM in bedrijven?

Value Stream Mapping wordt veel gebruikt om processtromen te herontwerpen op basis van Lean- en Kaizen-principes. Het primaire doel is om organisaties in staat te stellen verspilling en inefficiënties te identificeren, waardoor de implementatie van verbeteringen wordt gefaciliteerd die belangrijke bedrijfsindicatoren beïnvloeden, zoals het verkorten van doorlooptijd, het verhogen van efficiëntie en het optimaliseren van kosten.

Een van VSM’s grootste sterke punten ligt in de samenwerkingsgerichte aanpak. Het brengt belangrijke belanghebbenden uit verschillende afdelingen samen om gezamenlijk de waardeketen te analyseren en een gedeelde visie voor toekomstige verbetering te definiëren.

Hoewel VSM oorspronkelijk ontwikkeld voor discrete productie, wordt het nu toegepast in diverse sectoren, waaronder gezondheidszorg, detailhandel, logistiek en engineering, waardoor zowel materiaal- als informatiestromen worden gestroomlijnd en de operationele efficiëntie verbetert.

Belangrijkste voordelen van waardestroomkaartlegging

Het implementeren van Value Stream Mapping helpt om verspil over de hele waardeketen te verminderen, wat aanzienlijke voordelen genereert en direct invloed heeft op kernprestatie-indicatoren.

De belangrijkste voordelen van het toepassen van VSM zijn onder andere:

• Verhoogde productiviteit: Het elimineren van verspilling zoals onnodige beweging, wachttijden en herwerk stelt medewerkers in staat zich te richten op waarde-toegevoegde taken, wat de algehele productiviteit verhoogt.
• Verhoogde algehele efficiëntie: Door apparatuurverliezen te analyseren en verbeteringsmaatregelen te implementeren, kunnen organisaties de beschikbaarheid en benutting van apparatuur vergroten, wat zorgt voor een stabielere en efficiëntere productie.
• Verminderde voorraadniveaus: Continue doorstroming, kortere opbouwtijden, stabielere processen en efficiënte planning aanzienlijk lagere voorraadniveaus, waardoor kapitaal vrijkomt en de opslagkosten worden verlaagd.
• Verminderde doorlooptijden en meer flexibiliteit: Het elimineren van onnodige activiteiten, het verkorten van omschakelingstijden en het verbeteren van de synchronisatie van processen verkorten de reactietijden en vergroten het vermogen om zich aan te passen aan vraagfluctuaties.
• Verbeterde kwaliteit: Door het analyseren van defectpercentages, herwerk en de oorzaken kunnen bedrijven praktische verbeteringen doorvoeren, waardoor de kwaliteit wordt verhoogd en de kosten van fouten en correcties worden verlaagd.
• Verbeterde klanttevredenheid: Kortere levertijden, verbeterde kwaliteit en voorspelbaardere processen zorgen voor een betere klantervaring, wat het vertrouwen en de loyaliteit vergroot.
• Kostenreductie: Het elimineren van verspilling en het optimaliseren van processen leidt tot een aanzienlijke verlaging van de operationele kosten, wat de winstgevendheid en concurrentiekracht verbetert.
• Teambetrokkenheid en cultuurverandering: Het betrekken van medewerkers bij procesanalyse en -verbetering bevordert een cultuur van verantwoordelijkheid en voortdurende verbetering, wat de toewijding aan de organisatiedoelen versterkt.

Met al deze voordelen wordt Value Stream Mapping een onmisbaar hulpmiddel voor bedrijven die afval willen verminderen, de efficiëntie willen verbeteren en de klanttevredenheid willen verhogen.

Hoe maak je stap voor stap een VSM

Value Stream Mapping (VSM) is een cruciaal Lean-instrument voor het visualiseren en optimaliseren van de waardestroom, waardoor organisaties verspilling en verbeterkansen kunnen identificeren. Het proces volgt vier belangrijke fasen: het in kaart brengen van de huidige situatie, het analyseren van verbeteringsmogelijkheden, het ontwerpen van de toekomstgerichte visie en het opstellen van een implementatieroutekaart. Door deze aanpak te volgen, kunnen bedrijven kosten verlagen, de efficiëntie verhogen en de productiviteit verbeteren.

Stap 1 – Het in kaart brengen van de huidige waardestroom

Value Stream Mapping (VSM) begint met het weergeven van de huidige toestand van de waardestroom. Om de effectiviteit van het proces te waarborgen, is het essentieel om de belangrijkste beslissers van het bedrijf bij het projectteam te betrekken.

Het team krijgt een introductietraining in de VSM-methodologie, waaronder hoe je dataverzamelingsbladen invult en de gestandaardiseerde symbolen die worden gebruikt bij het mappen. Daarna gaan ze naar de Gemba om alle operaties die het proces vormen vast te leggen, evenals wachtende materialen, kwaliteitscontroles, algemene controles en materiaalverplaatsingen. Deze informatie is gedocumenteerd op een proces analyse blad.

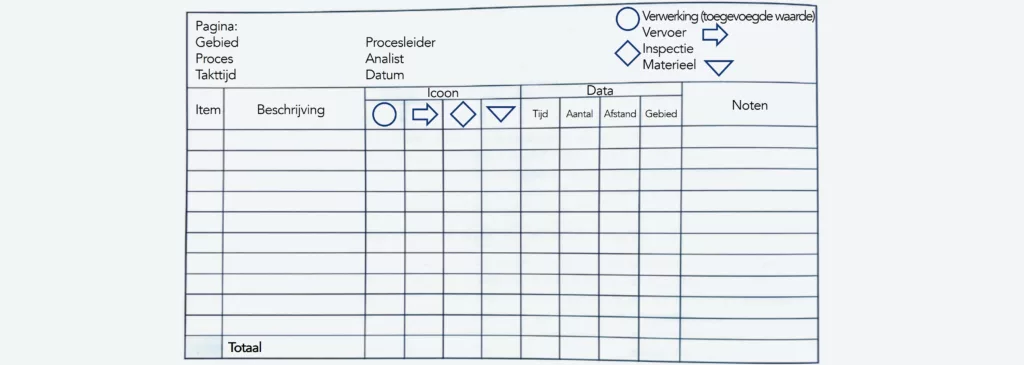

Figuur 1 – VSM formulier

De oefening begint met het volgen van de stroom van het proces, beginnend aan het einde en stroomopwaarts bewegend. Zodra de gegevensverzameling is voltooid, komt het team bijeen om de kaart van de huidige staat te tekenen op een groot vel papier dat aan de muur hangt, met gestandaardiseerde symbolen op plakbriefjes.

Na het in kaart brengen van de materiaalstroom worden belangrijke prestatie-indicatoren toegevoegd in databoxen onder elke bewerking, zodat essentiële informatie wordt vastgelegd. Gegevens omvatten de vraag van de klant, de hoeveelheid beschikbare materialen, het niveau van klantenservice, machine- en arbeidsefficiëntie, machinewisseltijden en installatietijden.

De mapping gaat verder met de representatie van de informatiestroom, die duidelijk het capaciteitsplanningsproces en het orderuitvoeringsproces moet aantonen. Dit deel van de mapping kan uitdagender zijn, omdat de informatiestroom fysiek niet zichtbaar is in de Gemba.

Daarnaast worden aanvullende analyses uitgevoerd zoals Muda-jachtoefeningen, Yamazumi-diagrammen en spaghettidiagrammen om het bewustzijn van organisatorische verspilling in het team te vergroten.

De gegevens die op de kaart worden geregistreerd, worden gebruikt om zowel de totale wachttijd als de toegevoegde waarde te berekenen. Deze mapping is cruciaal voor het bieden van een duidelijk en objectief beeld van de waardestroom en dient als basis voor de volgende stap van de VSM.

Stap 2 – Afvalanalyse en oplossingen

Met de huidige staatskaart voltooid, krijgt het team een duidelijk beeld van de waardestroom en kan het grote problemen in het proces identificeren. Deze analyse identificeert gebieden waar verspilling, knelpunten en inefficiënties optreden, die allemaal invloed hebben op de productiviteit en operationele efficiëntie.

De volgende stap is het identificeren van verbeteringsmogelijkheden, die direct op de kaart moeten worden genoteerd. Om echter betekenisvolle kansen te kunnen ontdekken en actief bij te dragen aan het ontwerpen van de toekomstgerichte visie, moeten ze een goed begrip hebben van Lean- en Kaizen-methodologieën.

Om deze reden volgt het VSM-team gerichte training in Lean- en Kaizen-methodologieën, zodat alle deelnemers in staat zijn om afval op een gestructureerde en geïnformeerde manier te beoordelen. Na deze training kunnen deelnemers bepalen hoe ver (of dichtbij) de huidige toestand ligt van een pull-systeem.

Met deze geconsolideerde basis begint brainstormen nieuwe verbeterkansen te verkennen, waarbij een samenwerkingsomgeving wordt bevorderd die ideeën verzamelt om de waardestroom efficiënter te herontwerpen en af te stemmen op de strategische doelstellingen van het bedrijf.

Stap 3 – Het ontwerpen van de toekomst-toestandkaart

Zodra de huidige waardestroom volledig is begrepen, is de volgende stap het ontwerpen van de toekomstige toestandskaart. Het doel is een continue stroom te creëren door verspilling te elimineren en de operaties te optimaliseren. De nadruk moet liggen op het verkorten van wachttijden, het verhogen van de productiviteit en het verbeteren van kwaliteit en klantenservice.

Om dit doel te bereiken, onderzoekt het team verschillende opties, waaronder het herorganiseren van de indeling, het structureren van de lijn en de Border of Line (BOL), het balanceren van de operaties en het verkorten van de omschakeltijden. Het is ook essentieel om verbeteringen in productieplanning te evalueren en continue flow- en pull-systemen te implementeren, waardoor het proces wendbaarder en efficiënter wordt.

De resultaten van deze analyses zijn gedocumenteerd in de toekomstige staatskaart, vergezeld van een herziene lay-out en ondersteunende schetsen. Om de voorgestelde oplossingen te valideren, worden ze direct in de Gemba getest met behulp van prototypes, mockups, SMED-evaluaties, pull-flow simulaties en andere methodologieën.

Tijdens deze fase kwantificeert het team de verwachte operationele winst van de implementatie van de toekomstige toestand. Nieuwe prestatienormen worden vastgesteld en operationele structuren en lay-outs worden aangepast om te waarborgen dat de transformatie zowel praktisch als duurzaam is.

Aan het einde van deze fase consolideert het team alle ideeën en concepten, waardoor een gedeeld begrip wordt bereikt van hoe de toekomstgerichte visie zal worden uitgevoerd. Deze afstemming zorgt voor een goed gestructureerd uitvoeringsplan dat de strategische doelstellingen van het bedrijf ondersteunt.

Stap 4 – Een routekaart maken voor de implementatie van de visie

Om de toekomstvisie van de staat tot leven te brengen, is een duidelijk gedefinieerde implementatieroutekaart essentieel. De eerste stap bestaat uit het plannen van een reeks Kaizen-evenementen of workshops waarin de voorgestelde oplossingen worden uitgevoerd. Deze evenementen moeten een duidelijk gedefinieerde start- en einddatum hebben om het momentum te behouden en tijdige uitvoering te garanderen. Elke workshop wordt geleid door een aangewezen leider die samenwerkt met een crossfunctioneel team om afstemming te waarborgen over alle getroffen gebieden van de organisatie.

Naast het plannen van de workshops is het cruciaal om een solide businesscase voor het project op te bouwen door een kosten-batenanalyse uit te voeren. Deze analyse schetst zowel de benodigde investeringen—zoals apparatuur, indelingswijzigingen en andere operationele behoeften—als de verwachte winsten, waaronder verbeterde productiviteit, verminderde voorraad, hogere kwaliteit en verhoogde klanttevredenheid.

Het uiteindelijke doel is om het initiatief binnen een jaar zelf te financieren, waardoor het rendement op investering wordt gemaximaliseerd en een positieve en duurzame impact op de operationele prestaties wordt gegarandeerd.

Hulpmiddelen en software voor Value Stream Mapping

Idealiter zou een Value Stream Map (VSM) handmatig aan een muur worden gemaakt met plakbriefjes, wat meer dynamische en interactieve samenwerking tussen teamleden stimuleert. Het gebruik van gespecialiseerde software vergemakkelijkt echter de overgang naar digitaal formaat, waardoor het proces wendbaarder en toegankelijker wordt voor toekomstige analyse en beoordeling.

Topplatforms voor het creëren van een VSM

Er zijn verschillende digitale platforms waarmee je efficiënt een VSM kunt creëren en analyseren, met symboolbibliotheken, integratie met andere tools en mogelijkheden voor data-analyse. Enkele van de meest gebruikte zijn:

• Microsoft Visio – Vaak gebruikt voor procesdiagrammen en stroomdiagrammen, bevat Visio sjablonen die speciaal zijn ontworpen voor VSM.
• Lucidchart – Een cloudgebaseerd, gebruiksvriendelijk platform dat aanpasbare VSM-sjablonen en realtime samenwerking biedt.
• Minitab Workspace – Combineert statistische tools en data-analysemogelijkheden voor diepgaande procesmapping en optimalisatie.
• EdrawMax – Een veelzijdige software voor VSM-ontwerp, met een gebruiksvriendelijke interface en integratie met andere zakelijke applicaties.
• iGrafx – Gericht op procesmodellering en -analyse, waardoor simulaties en waardestroomoptimalisatie mogelijk zijn.

Elk van deze tools heeft specifieke voordelen, en de keuze moet rekening houden met de behoeften van de organisatie, de complexiteit van de processen en het gemak van integratie met andere systemen.

Hoe AI en data-analyse waardestroombeheer transformeren

Kunstmatige intelligentie (AI) en data-analyse revolutioneren het beheer van waardestromen door grotere zichtbaarheid, automatisering en voorspellende mogelijkheden te bieden in elke fase van de waardeketen. Belangrijke manieren waarop deze technologieën dit gebied hervormen zijn onder andere:

• Realtime monitoring en zichtbaarheid van de waardeketen: AI en IoT maken realtime dataverzameling, interactieve dashboards en het gebruik van Digital Twins voor simulaties mogelijk.
• Optimalisatie van productieflow met machine learning: algoritmen detecteren patronen, identificeren knelpunten en passen de voorraadniveaus en cyclustijden dynamisch aan.
• Geautomatiseerde besluitvorming: Processen passen zich automatisch aan op basis van de vraag.
• Vraagvoorspelling en voorraadbeheer: Voorspellende AI anticipeert schommelingen in vraag en optimaliseert voorraadniveaus in samenwerking met leveranciers.
• Kwaliteit en voorspellend onderhoud: Sensoren en computervisie detecteren afwijkingen vroeg en voorkomen storingen voordat ze optreden.

Door traditionele VSM te combineren met AI en geavanceerde analyses kunnen bedrijven veel meer precisie en efficiëntie bereiken, waardoor hun processen wendbaarder, veerkrachtiger en beter zijn toegerust om te voldoen aan de eisen van de concurrerende markten van vandaag..

Voorbeeld van VSM in een echt bedrijf

Het toepassen van Value Stream Mapping in realistische situaties stelt bedrijven in staat hun processen te visualiseren en te optimaliseren door verspilling te identificeren en verbeterkansen op een gestructureerde manier te ontdekken. Hieronder volgt een voorbeeld van een echte VSM toegepast op industriële productie. Effectieve implementatie van VSM vereist een grondig begrip van Lean- en Kaizen-principes of deskundige ondersteuning om een duidelijk gedefinieerde visie en een routekaart voor succesvolle implementatie te waarborgen.

Casestudy in industriële productie

Deze zaak richt zich op een bedrijf dat al jaren Lean- en Kaizen-tools gebruikte, maar nooit de overstap had gemaakt van een push-systeem naar een echt pull-systeem, omdat het geloofde dat hun bestaande model al efficiënt genoeg was. Echter, slechts 50% van hun productieschema werd gehaald, wat direct invloed had op zowel operationele efficiëntie als klantenserviceniveau. Dit leidde ertoe dat zij een pull flow-project lanceerden, gericht op procesmapping, afvalverwijdering en systeemherontwerp.

Het project omvatte:

• Huid-toestandsanalyse met behulp van Value Stream Mapping.
• Toekomst-staat visie-ontwerp.
• Ontwikkeling van een implementatieroutekaart.

Het team koos een van de belangrijkste productfamilies van het bedrijf en bracht de volledige waardestroom in kaart, waarbij het analyseerde hoe het werk werd uitgevoerd en verspilling (Muda) en verbetermogelijkheden identificeerde.

De belangrijkste problemen die werden vastgesteld waren overtollige voorraad, planning gebaseerd op onbetrouwbare voorspellingen en een lage naleving van het assemblageschema. Aanvullende inefficiënties werden vastgesteld op de productielijn, waaronder geïsoleerde operators, onvoldoende aanbod en een gebrek aan standaardisatie. Daarnaast leidde slechte synchronisatie tot frequente onderbrekingen en dagelijkse aanpassingen, waardoor managers werden overbelast en er weinig tijd overbleef voor Kaizen-initiatieven.

Het team kreeg training in Lean Manufacturing-principes en -methodologieën en herontwierp het systeem om een echte pull flow mogelijk te maken. De resultaten waren een eyeopener en lieten zien hoe aanzienlijk de situatie verbeterd kon worden.

Het team beoordeelde de toekomst-staat kaart en definieerde de gebeurtenissen die nodig waren voor de implementatie ervan. Deze evenementen richtten zich op drie kerngebieden:

• Productieflow: Het systeem herontwerpen in U-vormige, eendelige stroomlijnen, het verminderen van productvariatie en het verbeteren van de balans tussen cyclus en tijd. Kanban en Junjo werden geïntroduceerd om de materiaalvoorziening te stroomlijnen en het werk te standaardiseren, terwijl de omschakeltijden werden verkort met SMED.
• Interne logistiek: Het opzetten van supermarkten en Mizusumashi (logistieke treinen), het synchroniseren van leveringen met Kanban en Junjo, en de overstap naar pull-based productieplanning.
• Externe logistiek: het creëren van logistieke cellen nabij productielijnen, het implementeren van Milk Runs voor dagelijkse leveringen, het optimaliseren van inkomende en uitgaande logistiek, en het uitbreiden van pull-planning naar leveranciers.

Deze veranderingen verbeterden de efficiëntie aanzienlijk, verminderden afval en maakten een flexibelere en meer gesynchroniseerde flow mogelijk.

De Value Stream Mapping duurde 9 dagen, gevolgd door een implementatiefase van 10 maanden.

Het project leverde belangrijke resultaten op:

• Voorraadvermindering: van 50 dagen naar 30.
• Interne defectenquote: van 12.000 tot 5.750 ppm.
• Verhoogd klantenserviceniveau: van 93% naar 98,5%.
• Verbeterde nauwkeurigheid van de montageplanning: van 50% naar 92%.
• Verhoogde productiviteit: van 70 naar 94,5 onderdelen per operator.
• Verhoogde assemblagelijnefficiëntie: van 75% naar 101%.

Dit initiatief gaf het bedrijf een vernieuwd perspectief en bewees dat er altijd mogelijkheden zijn voor verbetering, ongeacht het volwassenheidsniveau van het Lean-systeem.

Hoe een Value Stream Map correct te interpreteren

De interpretatie van de Value Stream Map (VSM) moet niet alleen gebaseerd zijn op de analyse van materiaal- en informatiestroom, maar ook op procesindicatoren en het nastreven van Muda, zodat een volledig overzicht van de operatie wordt gegarandeerd. De focus ligt op het identificeren van waar afval aanwezig is, de oorzaken ervan vast te stellen en de meest effectieve manieren te vinden om het te elimineren of te verminderen.

Om te garanderen dat de analyse echt effectief is, is het essentieel dat het team, of ten minste enkele van haar leden, diepgaande kennis heeft van Kaizen- en Lean Manufacturing-tools en -principes. Als deze expertise intern niet beschikbaar is, kan het inschakelen van gespecialiseerde consultants een strategische zet zijn om het team door het VSM-proces te begeleiden en een succesvolle implementatie van verbeteringen te waarborgen.

Heeft u  nog vragen over Value Stream Mapping?

Hoe lees je een VSM?

Value Stream Mapping (VSM) is een visueel hulpmiddel dat wordt gebruikt om de stroom van materialen en informatie in kaart te brengen binnen een waardestroom, met als doel verbeteringskansen te identificeren. Om een VSM correct te interpreteren, is het essentieel om de gestandaardiseerde symbolen die in procesmapping worden gebruikt te begrijpen en vertrouwd te zijn met de prestatie-indicatoren die bij elke fase horen.

Dit type analyse stelt organisaties in staat om verspilling, knelpunten en inefficiënties te identificeren, waardoor hun huidige staat wordt gevisualiseerd en gerichte verbeteringen worden gedefinieerd. Het ontwerpen van een toekomst-toestandkaart en het opbouwen van een effectieve transformatieroadmap vereist echter een diepgaand begrip van Kaizen- en Lean-methodologieën.

Wat is het nadeel van het toepassen van VSM??

Value Stream Mapping (VSM) is het meest effectief wanneer het wordt toegepast op waardestromen die een fysieke materiaalstroom bevatten. In omgevingen waar informatiestroom dominant is, zoals administratieve diensten of projectmanagement, kunnen andere Kaizen-tools geschikter zijn. Procesmapping kan bijvoorbeeld beter inzicht bieden in de interacties tussen functies en processtappen in deze contexten.

Hoewel het op zich geen nadeel is, is een cruciale succesfactor bij het toepassen van VSM—vooral bij het ontwikkelen van de toekomstgerichte visie en implementatieroute—de aanwezigheid van Lean- en Kaizen-expertise in het team. Deze kennis is essentieel om ervoor te zorgen dat voorgestelde verbeteringen haalbaar, duurzaam en in lijn zijn met de principes van continue verbetering.

Wie heeft de VSM opgericht?

Het concept van Value Stream Mapping (VSM) is ontstaan binnen het Toyota Production System (TPS). Hoewel Toyota al decennialang waarde stroom-gebaseerde stroommapping gebruikte, kreeg VSM brede erkenning in het Westen met de publicatie van het boek Learning to See (1999) van Mike Rother en John Shook, uitgegeven door het Lean Enterprise Institute.
