Guide complet du VSM (cartographie de la chaîne de valeur) dans la production Lean

La cartographie de la chaîne de valeur (VSM – Value Stream Mapping) est un outil qui permet de cartographier et d’analyser en détail le flux de matériaux et d’informations tout au long de la chaîne de valeur afin de l’optimiser. Dans un contexte où la compétitivité dans le secteur industriel exige des processus bien structurés et sans gaspillage, la VSM est essentielle pour garantir des opérations rentables et un bon niveau de service client. Cet outil permet d’identifier les gaspillages et de concevoir une vision d’amélioration des processus, ce qui n’est pas une tâche simple.

Dans cet article, la cartographie de la chaîne de valeur est examinée, ainsi que ses avantages et la bonne façon de la mettre en œuvre, en fournissant un cadre complet pour une application réussie.

Qu’est-ce que la cartographie de la chaîne de valeur (VSM) ?

La cartographie de la chaîne de valeur (VSM), également appelée Analyse de la Chaîne de Valeur (VSA), est l’un des outils les plus importants de la production Lean. Utilisée pour visualiser et analyser le flux de matériaux et d’informations tout au long de la chaîne de valeur, elle permet aux entreprises d’identifier les gaspillages et de mettre en œuvre des améliorations, favorisant ainsi l’excellence opérationnelle.

Bien que les termes VSM et VSA soient souvent employés comme synonymes, certains distinguent toutefois les concepts, utilisant « VSM » pour désigner uniquement le modèle de la situation actuelle et « VSD » (Value Stream Design) pour désigner la représentation de la situation future. Dans cet article, nous utiliserons le terme VSM dans son sens le plus large.

Définition de la VSM et importance dans la production Lean

La cartographie de la chaîne de valeur (VSM) est une méthode visuelle qui représente toutes les étapes d’un processus, depuis la commande du client jusqu’à la livraison du produit. Contrairement à un organigramme traditionnel, la VSM se concentre aussi bien sur les activités à valeur ajoutée que sur les stocks, le transport et autres gaspillages générateurs d’inefficacités.

Popularisée à l’origine dans l’ouvrage « Learning to See: Value-Stream Mapping to Create Value and Eliminate Muda » (Lean Enterprise Institute, 1999), la VSM est un outil essentiel pour optimiser les opérations, en veillant à ce que chaque activité contribue effectivement à la création de valeur pour le client.

La VSM permet de cartographier à la fois la situation actuelle et future des processus, ce qui permet de mettre en œuvre des améliorations conformes aux principes Kaizen et Lean. Ses principaux éléments sont les suivants :

• Cartographie du flux de valeur : analyse de la situation actuelle du processus ;
• Conception du flux de valeur : élaboration du modèle de la situation future ;
• Feuille de route de mise en œuvre : définition d’initiatives d’amélioration en vue de transformer la chaîne de valeur.

À quoi sert une VSM dans les entreprises ?

La cartographie de la chaîne de valeur (VSM) est largement utilisée pour reconcevoir le flux des processus sur la base des principes du Kaizen et de la production Lean. Son principal objectif est de permettre aux organisations d’identifier les gaspillages et les inefficacités, facilitant ainsi la mise en œuvre d’améliorations ayant un impact sur les indicateurs clés de l’entreprise, tels que la réduction du lead time, l’augmentation de l’efficacité et l’optimisation des coûts.

L’un des grands avantages de la VSM est son approche collaborative : elle réunit des personnes clés de différents départements pour analyser la chaîne de valeur et définir une vision future de façon participative.

Bien que cette méthodologie ait été initialement appliquée à la production discrète, elle est aujourd’hui utilisée dans de nombreux secteurs, dont la santé, le commerce de détail, la logistique et l’ingénierie, contribuant à optimiser les flux de matériaux et d’informations et à améliorer l’efficacité opérationnelle.

Principaux bénéfices de la cartographie de la chaîne de valeur

La mise en œuvre de la cartographie de la chaîne de valeurpermet de réduire les gaspillages tout au long de la chaîne de valeur, ce qui apporte de nombreux bénéfices aux organisations et a un impact direct sur les principaux indicateurs de performance de l’entreprise.

Les principaux avantages de l’application de la VSM sont les suivants :

• Augmentation de la productivité : l’élimination des gaspillages, tels que les déplacements superflus, les temps d’attente et les retouches, permet aux employés de se concentrer sur des activités à valeur ajoutée, optimisant ainsi la productivité ;
• Amélioration de l’efficacité globale : en analysant les pertes des équipements et en mettant en œuvre des actions correctives, il est possible d’accroître la disponibilité et l’utilisation des équipements, assurant une production plus stable et plus efficace ;
• Réduction des stocks : grâce à un flux unitaire continu, à des temps de setup réduits, à des processus plus stables et à une planification efficace, les niveaux de stock diminuent considérablement, ce qui libère du capital et réduit les coûts de stockage ;
• Réduction du lead time et accroissement de la flexibilité : en éliminant les activités superflues, en réduisant les temps de changement et en améliorant la synchronisation des processus, l’entreprise réduit ses délais de réponse et devient plus agile pour s’adapter aux variations de la demande ;
• Amélioration de la qualité : l’analyse du taux de défauts, des retouches et de leurs causes racines permet de définir et de mettre en œuvre des améliorations efficaces, augmentant la qualité des produits et réduisant les coûts liés aux erreurs et corrections ;
• Amélioration de la satisfaction client : la réduction des délais de livraison, l’augmentation de la qualité et une meilleure prévisibilité des processus offrent une expérience supérieure au client, renforçant sa confiance et sa fidélisation ;
• Réduction des coûts : l’élimination des gaspillages et l’optimisation des processus entraînent une réduction significative des coûts opérationnels, augmentant la rentabilité et la compétitivité de l’organisation ;
• Motivation de l’équipe et changement culturel : l’implication des employés dans l’analyse et l’amélioration des processus favorise une culture de responsabilité et d’amélioration continue, renforçant ainsi leur engagement envers les résultats de l’entreprise.

Avec l’ensemble de ces bénéfices, la cartographie de la chaîne de valeur devient un outil indispensable pour les entreprises qui souhaitent réduire les gaspillages, améliorer leur efficacité et accroître la satisfaction client.

Comment créer une VSM étape par étape

La cartographie de la chaîne de valeur (VSM) est un outil essentiel du Lean pour visualiser et optimiser le flux de valeur, en identifiant les gaspillages et les opportunités d’amélioration. Le processus est divisé en quatre étapes fondamentales : cartographie de la situation actuelle, analyse des opportunités d’amélioration, conception de la vision future et élaboration de la feuille de route de mise en œuvre. En suivant cette méthode, les entreprises peuvent réduire les coûts, accroître l’efficacité et améliorer la productivité.

Étape 1 – Cartographie du flux de valeur actuel

La cartographie de la chaîne de valeur (VSM) commence par la représentation de la situation actuelle du flux de valeur. Pour garantir l’efficacité du processus, il est essentiel d’impliquer les décideurs clés de l’entreprise dans l’équipe projet.

L’équipe reçoit une formation d’introduction à la méthode VSM, comprenant les fiches de collecte de données pour l’enregistrement du flux de valeur ainsi que l’explication des symboles utilisés dans la cartographie. Elle se rend ensuite sur le Gemba pour observer et documenter l’ensemble des opérations qui composent le processus, ainsi que les matériaux en attente, les contrôles qualité, les vérifications et les déplacements de matériaux. Ces informations sont consignées dans une fiche d’analyse de processus.

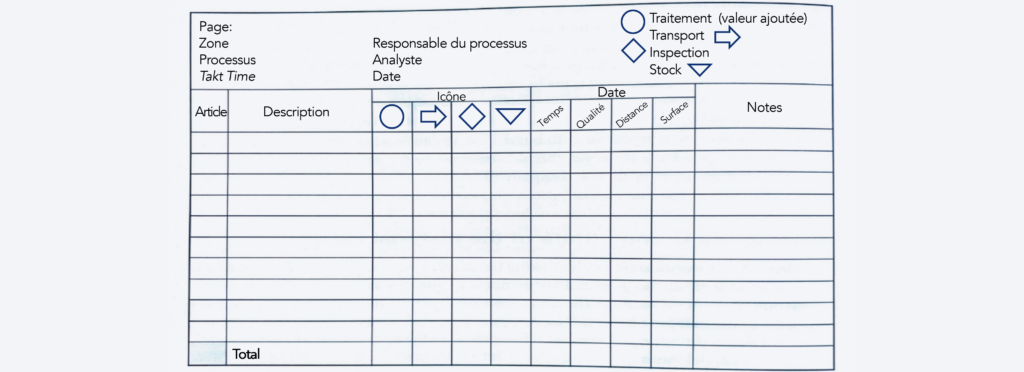

Figure 1 – Formulaire VSM

L’exercice commence en suivant le flux du processus, en partant de la fin et en remontant vers le début. Après la collecte des données, l’équipe se réunit pour concevoir la carte de la situation actuelle sur une grande feuille de papier fixée au mur, en utilisant les symboles standardisés sur des post-its.

Une fois la cartographie des flux de matériaux terminée, les principaux indicateurs de performance sont ajoutés dans des cases de données sous chaque opération, garantissant ainsi l’enregistrement des informations essentielles. Parmi les données à inclure, figurent notamment la demande du client, la quantité de matériaux en attente, le niveau de service client, l’efficacité des machines et de la main-d’œuvre, les temps de changement de machine et les temps d’ouverture.

La cartographie se poursuit avec la représentation du flux d’informations, qui doit montrer clairement le processus de planification de la capacité et le processus d’exécution des commandes. Cette partie la cartographie peut être plus difficile, car le flux d’informations n’est pas physiquement visible sur le Gemba.

En complément, d’autres analyses sont réalisées, telles que les exercices de chasse aux Mudas, le diagramme de Yamazumi et le diagramme spaghetti, afin de sensibiliser l’équipe aux gaspillages existants dans l’organisation.

Les informations consignées dans la carte sont utilisées pour calculer le temps total d’attente ainsi que le temps à valeur ajoutée. Cette cartographie est cruciale pour offrir une vision claire et objective du flux de valeur, servant de base à l’étape suivante de la cartographie de la chaîne de valeur (VSM).

Étape 2 – Analyse des gaspillages et solutions

Une fois la cartographie de la situation actuelle terminée, l’équipe dispose d’une vision claire du flux de valeur et peut identifier les principaux problèmes tout au long du processus. Cette analyse permet de comprendre où se produisent les gaspillages, les goulots d’étranglement et les inefficacités qui affectent la productivité et l’efficacité opérationnelle.

L’étape suivante consiste à identifier les opportunités d’amélioration, qui doivent être consignées directement sur les cartes. Toutefois, pour que l’équipe soit en mesure de détecter des opportunités réelles et de contribuer activement à la conception de la vision future, il est essentiel qu’elle possède une compréhension solide des principes et méthodologies Lean et Kaizen.

Pour cette raison, l’équipe de la cartographie de la chaîne de valeur (VSM) reçoit une formation spécifique sur ces approches, garantissant que tous les participants disposent des connaissances nécessaires pour analyser les gaspillages de manière structurée. Après cette montée en compétences, les participants peuvent évaluer à quel point la situation actuelle est éloigné (ou proche) d’un système en flux tiré.

Sur cette base consolidée, un débat d’idées est lancé afin d’explorer de nouvelles opportunités d’amélioration, en favorisant un environnement collaboratif pour rassembler des idées qui permettent de concevoir le flux de valeur plus efficacement et en accord avec les objectifs stratégiques de l’entreprise.

Étape 3 – Conception de la carte de la vision future

Après avoir cartographié la situation actuelle de la chaîne d’approvisionnement et compris son fonctionnement, l’étape suivante consiste à concevoir la cartographie du flux de valeur de la situation future. L’objectif est de créer un flux continu, en éliminant les gaspillages et en optimisant l’opération. L’accent doit être mis sur la réduction des temps d’attente, l’augmentation de la productivité et l’amélioration de la qualité ainsi que du service client.

Pour atteindre cet objectif, l’équipe analyse différentes possibilités, notamment la réorganisation du layout, la structuration de la ligne et du bord de ligne, le lissage des opérations et la réduction des temps de changement. Il est également essentiel d’évaluer des améliorations dans la planification de la production et de mettre en œuvre des solutions de flux continu ainsi que des systèmes en flux tiré, rendant le processus plus agile et plus efficace.

Les résultats de ces analyses sont consignés dans la cartographie de la situation future, accompagnés d’un plan détaillé du nouveau layout et de croquis complémentaires. Pour valider les concepts proposés, les solutions conçues doivent être testées directement sur le Gemba, à l’aide de prototypes, de chantiers carton des lignes, d’évaluations du potentiel du SMED, de simulations de flux tiré, entre autres méthodologies.

À cette étape, les gains opérationnels attendus de la mise en œuvre de la vision future sont quantifiés. De nouvelles valeurs de référence sont définies, avec un ajustement de la structure opérationnelle et des changements de layout, afin de garantir que la transformation soit efficace et pérenne.

En conclusion, l’équipe consolide les concepts et les idées développées, parvenant à une compréhension commune de la manière dont la vision future sera mise en œuvre. Cette approche assure un plan d’exécution clair, structuré et aligné sur les objectifs stratégiques de l’organisation.

Étape 4 – Création de la feuille de route pour la mise en œuvre de la vision

Pour transformer la vision future en réalité, il est essentiel d’élaborer une feuille de route de mise en œuvre qui permette d’exécuter les changements efficacement et à long terme. La première étape consiste à définir une séquence de chantiers Kaizen, au cours desquels les solutions conçues seront mises en pratique. Ces chantiers doivent avoir des dates de début et de fin clairement établies, garantissant un rythme soutenu de mise en place. Chaque chantier doit être piloté par un responsable qui travaillera en étroite collaboration avec une équipe multidisciplinaire, afin de garantir que les changements soient alignés sur les différents domaines de l’organisation.

Outre la définition des chantiers, il est essentiel de développer une analyse de rentabilité solide pour le projet, démontrant la faisabilité de la mise en œuvre. Pour cela, une analyse coûts-bénéfices est réalisée, détaillant à la fois les investissements nécessaires et les gains attendus. La liste des dépenses doit prendre en compte les coûts liés aux équipements, aux modifications du layout, ainsi qu’aux autres besoins opérationnels, tandis que les bénéfices incluent l’augmentation de la productivité, la réduction des stocks, l’amélioration de la qualité et l’impact positif sur la satisfaction client.

L’objectif central est de garantir que le projet s’autofinance en moins d’un an, maximisant le retour sur investissement et assurant un impact positif et pérenne sur l’efficacité opérationnelle.

Outils et logiciels pour la cartographie de la chaîne de valeur

La cartographie de la chaîne de valeur doit idéalement être réalisée manuellement sur un mur à l’aide de post-its, afin de favoriser une collaboration plus dynamique et interactive entre les participants. Toutefois, l’utilisation de logiciels spécialisés facilite la transition vers un format numérique, rendant le processus plus agile et accessible pour des analyses et révisions ultérieures.

Meilleures plateformes pour créer une VSM

Il existe plusieurs plateformes numériques permettant de créer et d’analyser une VSM efficacement, en offrant des bibliothèques de symboles, une intégration avec d’autres outils et des capacités d’analyse de données. Parmi les plus utilisées figurent :

• Microsoft Visio – largement utilisé pour créer des organigrammes et des diagrammes de processus, inclut des modèles spécifiques pour la VSM ;
• Lucidchart – plateforme intuitive basée sur le cloud, avec des modèles personnalisables pour la VSM et une collaboration en temps réel ;
• Minitab Workspace – propose des outils statistiques et analytiques intégrés pour une cartographie détaillée et une optimisation des processus ;
• EdrawMax – logiciel polyvalent pour la conception de la VSM, avec une interface simple et une intégration avec d’autres applications professionnelles ;
• iGrafx – spécialisé dans la modélisation et l’analyse de processus, permettant des simulations et l’optimisation du flux de valeur.

Chacun de ces outils présente des avantages spécifiques, et le choix doit être basé sur les besoins de l’organisation, la complexité des processus et la facilité d’intégration avec les autres systèmes.

Comment l’IA et l’analyse de données transforment la gestion du flux de valeur

L’intelligence artificielle (IA) et l’analyse de données transforment la gestion du flux de valeur en apportant davantage de visibilité, d’automatisation et de capacités prédictives à toutes les étapes de la chaîne de valeur. Voici quelques-unes des principales façons dont ces technologies impactent ce domaine :

• Suivi en temps réel et visibilité de la chaîne de valeur :  l’IA et l’IoT permettent la collecte de données en temps réel, des tableaux de bord interactifs et des jumeaux numériques pour les simulations ;
• Optimisation du flux de production grâce à l’apprentissage automatique : les algorithmes analysent les modèles, identifient les goulots d’étranglement et ajustent l’inventaire ainsi que les temps de cycle ;
• Automatisation de la prise de décision : les processus s’ajustent automatiquement en fonction de la demande ;
• Prévision de la demande et gestion des stocks : l’IA prédictive anticipe les variations de la demande et optimise les niveaux de stock avec les fournisseurs ;
• Qualité et maintenance prédictive : les capteurs et la vision par ordinateur détectent les anomalies et préviennent les pannes.

En combinant la VSM traditionnelle avec l’IA et l’analyse de données, les entreprises atteignent un niveau de précision et d’efficacité nettement supérieur, rendant leurs processus plus agiles, flexibles et capables de répondre aux exigences du marché.

Exemple de VSM réalisée dans une entreprise réelle

L’application pratique de la cartographie de la chaîne de valeur permet aux entreprises de visualiser et d’optimiser leurs processus, en identifiant les gaspillages et les opportunités d’amélioration de manière structurée. Dans la suite, un exemple réel de VSM appliqué à la production industrielle est présenté. La mise en œuvre efficace de la VSM exige que l’équipe possède de solides connaissances en Kaizen et Lean ou le soutien de spécialistes afin de garantir une bonne conception de la vision et de la feuille de route pour une mise en œuvre réussie.

Étude de cas dans le domaine de la production industrielle

Analysons le cas d’une entreprise qui utilisait déjà des outils Kaizen et Lean depuis plusieurs années, mais qui n’avait jamais réussi à évoluer d’un système en flux poussé vers un véritable système en flux tiré, convaincue que son modèle était déjà suffisamment efficace. Cependant, seulement 50 % de la planification était respectée, impactant directement l’efficacité et le niveau de service client. L’entreprise a alors décidé de lancer un projet de flux tiré, en cartographiant ses processus, en éliminant les gaspillages et en reconcevant le système.

Le projet comprenait :

• L’analyse de la situation actuelle à travers la cartographie du flux de valeur ;
• La conception de la vision future ;
• La définition de la feuille de route de mise en œuvre.

L’équipe a cartographié les flux d’une des principales familles de produits, en analysant la manière dont le travail était exécuté et en identifiant les gaspillages (Mudas) ainsi que les opportunités d’amélioration.

Les principaux problèmes identifiés comprenaient des stocks excédentaires, une planification basée sur des prévisions peu fiables et un faible taux de respect de la planification du layout. Il y avait également des inefficacités dans la chaîne de production, telles que des opérateurs isolés, un approvisionnement inadéquat et un manque de standardisation. De plus, la synchronisation présentait des failles, entraînant des arrêts fréquents et des ajustements quotidiens, ce qui surchargeait la gestion et laissait peu de temps pour les initiatives Kaizen.

L’équipe a reçu une formation sur les principes et méthodologies de la production Lean et a reconçu le système pour mettre en place un véritable flux tiré. La surprise fut grande lorsqu’elle constata que la situation pouvait être considérablement améliorée.

Le groupe a discuté de la carte de la vision de la situation future et défini les événements nécessaires à sa mise en œuvre. Ces chantiers se sont concentrés sur l’amélioration de trois domaines principaux :

• Flux de production : reconception en lignes en U pour un flux unitaire, réduction de la variété de produits et améliorations dans l’équilibrage des cycles. Introduction du Kanban et du Junjo pour un approvisionnement efficace et une standardisation du travail. Les temps de changement ont été réduits grâce au SMED ;
• Logistique interne : mise en place de supermarchés, du Mizusumashi (trains logistiques), synchronisation de l’approvisionnement via Kanban et Junjo, et passage de la planification à un système tiré;
• Logistique externe : création de cellules logistiques proches de la production et mise en place de milk runs pour des livraisons quotidiennes. Il y a eu une optimisation des activités d’entrée et de sortie, parallèlement à la mise en œuvre d’une planification en système tiré avec les fournisseurs.

Ces changements ont permis d’améliorer l’efficacité, de réduire les gaspillages et de garantir un flux plus agile et mieux synchronisé.

La cartographie de la chaîne de valeur a duré 9 jours et la mise en œuvre, 10 mois.

Les principaux résultats du projet ont été :

• Réduction des stocks : de 50 à 30 jours ;
• Diminution du taux de défauts internes : de 12 000 à 5 750 ppm ;
• Augmentation du niveau de service client : de 93 % à 98,5 % ;
• Amélioration de la précision dans la planification de l’assemblage : de 50 % à 92 % ;
• Accroissement de la productivité : de 70 à 94,5 pièces par opérateur ;
• Gain d’efficacité sur la ligne d’assemblage : de 75 % à 101 %.

Ce projet a apporté une nouvelle vision à l’entreprise, démontrant qu’il existe toujours des opportunités d’amélioration, quel que soit le degré de maturité du système Lean.

Comment interpréter correctement une carte de la chaîne de valeur

L’interprétation d’une cartographie de la chaîne de valeur (VSM) doit se baser non seulement sur l’analyse du flux de matériaux et d’informations, mais aussi sur les indicateurs de processus et sur l’exercice de chasse aux Mudas, afin de garantir une vision complète de l’opération. L’objectif doit être d’identifier où se situe le gaspillage, quelle en est l’origine et quelle est la meilleure approche pour l’éliminer ou le réduire.

Pour que cette analyse soit réellement efficace, il est essentiel que l’équipe (ou au moins certains de ses membres) dispose d’une connaissance approfondie des principes et des outils Kaizen et de la production Lean. Si l’entreprise ne dispose pas de ce savoir-faire en interne, le recours à des consultants spécialisés peut constituer une stratégie efficace pour guider l’équipe dans le processus de VSM et assurer une mise en œuvre réussie des améliorations.

Avez-vous encore des questions sur la cartographie de la chaîne de valeur ?

Comment lire une VSM ?

La cartographie de la chaîne de valeur (VSM) est un outil visuel utilisé pour représenter le flux de matériaux et d’informations d’une chaîne de valeur, dans le but d’identifier des opportunités d’amélioration. Pour interpréter correctement une VSM, il est essentiel de connaître les symboles standardisés utilisés dans la cartographie des processus et de comprendre les indicateurs de performance associés.

Grâce à cette analyse, il devient possible d’identifier les gaspillages, les goulots d’étranglement et les inefficacités, ce qui permet de visualiser la situation actuelle et de définir des améliorations. Toutefois, pour concevoir la vision future et établir une feuille de route de transformation efficace, il est fondamental de disposer d’une connaissance approfondie des méthodologies Kaizen et Lean.

Quelle est la principale limite de l’application de la VSM ?

La cartographie de la chaîne de valeur (VSM) est particulièrement efficace lorsque la chaîne d’approvisionnement implique un flux physique de matériaux. Dans les processus où prédominent les flux d’informations – tels que les services administratifs ou la gestion de projets – d’autres outils Kaizen peuvent être plus adaptés, comme la cartographie des processus, qui offre une vision plus claire de l’interaction entre les différentes fonctions et étapes du processus.

De plus, bien que ce ne soit pas exactement une limite, un facteur essentiel à la réussite de la mise en œuvre de la VSM, en particulier dans la définition de la vision future et de la feuille de route de mise en œuvre, est la présence dans l’équipe d’une personne qui possède une connaissance approfondie des méthodologies Kaizen et Lean. Cette compétence est indispensable pour garantir que les améliorations proposées soient viables, pérennes et alignées avec les principes de l’amélioration continue.

Qui a créé la VSM ?

Le concept de cartographie de la chaîne de valeur (VSM) trouve ses racines dans le Système de Production Toyota (TPS). Même si Toyota utilisait déjà depuis des décennies la cartographie de la chaîne de valeur, la popularisation de la VSM en Occident s’est faite grâce à l’ouvrage Learning to See (1999), de Mike Rother et John Shook, publié par le Lean Enterprise Institute.
