Cartographier le flux de bout en bout – cartographie de la chaîne de valeur et capacité des goulots d’étranglement

Cet article est la Partie 3/6 de la série : « Feuille de route pour l’excellence opérationnelle en 90 jours ». La Partie 2/6 : « Construire l’arbre de KPIs – établir le niveau de performance initial en 48 heures » a défini l’architecture de mesure qui relie les comportements opérationnels aux résultats stratégiques. Cet article aborde l’étape suivante : cartographier le flux de valeur de bout en bout, identifier où ce flux se rompt et quantifier la capacité du goulot d’étranglement.

Un arbre de KPIs identifie les éléments à mesurer, mais ne précise pas où se situent les pertes de performance dans la séquence de travail. Deux opérations avec des KPIs stratégiques identiques peuvent produire des résultats différents, car c’est le flux des matériaux, des informations et du travail entre les étapes du processus qui détermine si les objectifs de performance sont atteignables.

La cartographie de la chaîne de valeur (Value Stream Mapping – VSM) apporte les informations manquantes. La VSM rend visible le flux de valeur de bout en bout, depuis le moment où une commande client entre dans le système jusqu’au moment où le produit ou le service fini en sort. Elle saisit non seulement ce que chaque étape produit, mais aussi combien de temps le travail attend entre les étapes, où l’inventaire s’accumule et où se situe la contrainte au sein du flux.

Cet article explique comment construire une carte de la situation actuelle et l’interpréter pour identifier le goulot d’étranglement. L’article explique également comment utiliser les données de lead time et de Taux de Rendement Synthétique (TRS) pour quantifier l’écart entre la performance de la situation actuelle et celle de la situation future. L’article est directement connecté au niveau de performance de référence établi dans la Partie 2 et pose les bases des routines de travail standard et de gestion quotidienne introduites dans la Partie 4.

Qu’est-ce que la cartographie de la chaîne de valeur ?

La cartographie de la chaîne de valeur est une méthode lean permettant de visualiser le flux complet de matières et d’informations nécessaires à la livraison d’un produit ou d’un service à un client, et facilitant la visualisation des processus. Contrairement à une cartographie de processus standard, qui se concentre sur les étapes individuelles de manière isolée, une carte du flux de valeur saisit l’ensemble du système : les étapes du processus, les connexions entre elles, le flux de matières du fournisseur au client, le flux d’informations du client à travers l’opération, et le profil temporel de chaque étape et de chaque période d’attente.

L’objectif central de la VSM est d’identifier les gaspillages et de les rendre visibles. Dans la plupart des opérations, la majeure partie du lead time total n’est pas consacrée à des activités à valeur ajoutée. Elle est passée en attente dans des files entre les étapes, dans des stocks tampons, dans des cycles d’approbation et dans des écarts de planification. Une cartographie de la chaîne de valeur rend ce temps d’attente explicite et mesurable, ce qui permet aux équipes de prioriser leurs actions.

La VSM produit deux livrables : la carte de la situation actuelle, qui représente le fonctionnement actuel du flux de valeur, et la carte de la situation future, qui représente la façon dont il devrait fonctionner une fois les gaspillages ciblés éliminés. L’écart entre les deux définit l’agenda d’amélioration.

Le lien entre l’arbre de KPIs et la cartographie de la chaîne de valeur

L’arbre de KPIs construit dans la Partie 2 a identifié le KPI stratégique ainsi que les indicateurs de niveau tactique et de niveau opérationnel qui le pilotent. Il a défini ce que l’organisation doit améliorer et à quel niveau de l’opération. La cartographie de la chaîne de valeur répond à la question qui suit : où, exactement, dans le flux de travail, la performance est-elle perdue ?

Ce lien n’est pas accidentel. Le goulot d’étranglement identifié par la cartographie de la chaîne de valeur doit correspondre directement à la contrainte identifiée lors du diagnostic de la Partie 1. Si ce n’est pas le cas, l’une des deux situations suivantes est vraie : soit le résultat du diagnostic manquait de précision, soit la VSM a été réalisée à un niveau de granularité inadapté. Les deux méritent d’être examinés avant de poursuivre.

Les KPIs au niveau opérationnel de l’arbre de KPIs (temps de cycle, taux de disponibilité, rendement au premier passage, temps d’attente, etc.) sont les mêmes points de données qui alimentent la VSM. Par conséquent, construire la carte n’est pas un exercice distinct de la collecte de données, mais une visualisation des données relatives au niveau de performance de référence déjà recueillies pour l’amélioration, organisées selon la séquence du flux plutôt que selon une structure hiérarchique d’indicateurs.

Construire la carte de la situation actuelle

Une carte de la situation actuelle se construit par l’observation directe sur le terrain, et non à partir des systèmes de données ni des rapports de gestion. La méthode est un gemba walk structuré : suivre le flux d’une famille de produits ou d’un flux de services spécifique de bout en bout, en mesurant ce qui se passe réellement plutôt que ce que le système enregistre. Cette distinction est importante, car les temps de cycle déclarés diffèrent fréquemment de ceux observés et les niveaux d’inventaire planifiés correspondent rarement aux niveaux réels.

La séance de cartographie dure généralement de quatre à six heures. Elle est conduite par une équipe pluridisciplinaire qui comprend les responsables de processus, les chefs d’équipe et au moins une personne ayant une connaissance directe de l’extrémité du flux de valeur tournée vers le client. Pour la première itération, il est préférable de recourir à un exercice de cartographie physique, à l’aide de papier, de post-it et de symboles VSM standard sur un mur, car l’acte de construire la carte de manière collaborative fait émerger des connaissances et des désaccords qu’une feuille de calcul préremplie masquerait.

Étape 1. Sélectionner la famille de produits

Une carte du flux de valeur est tracée pour une famille de produits spécifique : un groupe de produits ou de services qui suivent la même séquence ou une séquence similaire d’étapes de processus. Dans ce contexte, cartographier l’ensemble de l’opération en une seule fois produit une carte trop complexe pour pouvoir agir, donc sélectionner la famille de produits qui s’aligne sur la contrainte identifiée dans le diagnostic garantit que la carte se concentre sur le flux qui compte le plus.

Étape 2. Cartographier les étapes du processus

Parcourir le flux du client au fournisseur en cartographiant chaque étape du processus dans l’ordre. À chaque étape, collecter les données suivantes : le temps de cycle (le temps nécessaire pour réaliser une unité de travail à cette étape), le temps de changement de série (le temps requis pour passer d’un type de produit à un autre), la disponibilité, les travaux en cours (WIP) avant et après l’étape, ainsi que le nombre d’opérateurs.

Il est essentiel de consigner ce qui est observé, et non ce qui est planifié ou supposé. Si le temps de cycle varie selon le poste ou l’opérateur, il convient d’enregistrer la plage de variation et de noter l’écart constaté, car la variation constitue en elle-même une forme de gaspillage et un indicateur de travail non standardisé.

Étape 3. Cartographier le flux d’informations

Au-dessus des étapes du processus, cartographier le flux d’informations : la façon dont les commandes sont reçues du client, les plans de production ou les instructions de travail sont communiqués à chaque étape, et l’opération signale le réapprovisionnement ou la progression à travers la chaîne de valeur. Les systèmes en flux poussé, dans lesquels chaque étape produit et transmet le travail en aval indépendamment de la demande, entraînent une accumulation d’en-cours et constituent une source primaire de gaspillage lié aux files d’attente. Les systèmes en flux tiré, où chaque étape ne produit que ce que l’étape suivante demande, réduisent les travaux en cours et révèlent la capacité réelle de la contrainte.

Étape 4. Ajouter la chronologie des lead times

Dans la partie inférieure de la carte, tracer la chronologie des lead times en alternant entre les temps d’attente (le temps que le travail passe entre les étapes) et les temps de traitement, c’est-à-dire le temps consacré aux activités à valeur ajoutée à chaque étape. La somme de ces deux composantes donne le lead time total : le temps écoulé entre la réception d’une commande client et sa livraison.

Dans la plupart des environnements de production et de services, le temps de traitement à valeur ajoutée ne représente qu’une fraction infime du lead time total, le reste étant consacré à l’attente. Une opération de production dont le lead time total est de 12 jours pour seulement 4 heures de temps de traitement total fonctionne ainsi avec un ratio de temps de traitement (également appelé efficacité du flux) inférieur à 2 %. La chronologie des lead times rend ce ratio visible et constitue la quantification la plus directe du potentiel d’amélioration de la chaîne de valeur.

Modèles de cartographie de la chaîne de valeur

Formulaire de cartographie de la chaîne de valeur

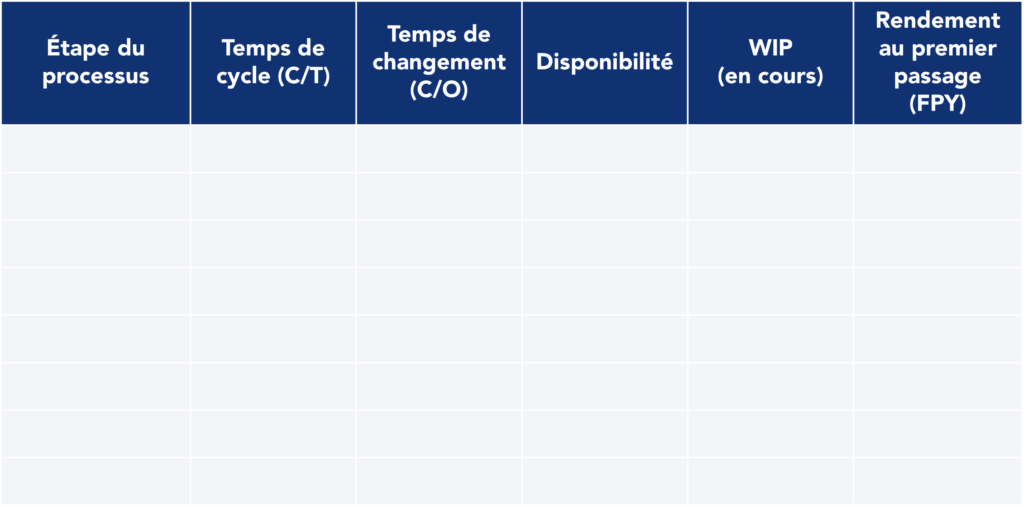

Utiliser le tableau ci-dessous pour enregistrer les données de processus pendant le gemba walk. Compléter une ligne par étape de processus, en travaillant dans la séquence du flux. Si un point de données n’est pas disponible, l’enregistrer comme un écart. Compléter ce tableau avant de tracer la carte. Les données recueillies ici alimentent à la fois la carte de la situation actuelle et la chronologie des lead times.

Symboles pour la cartographie de la chaîne de valeur

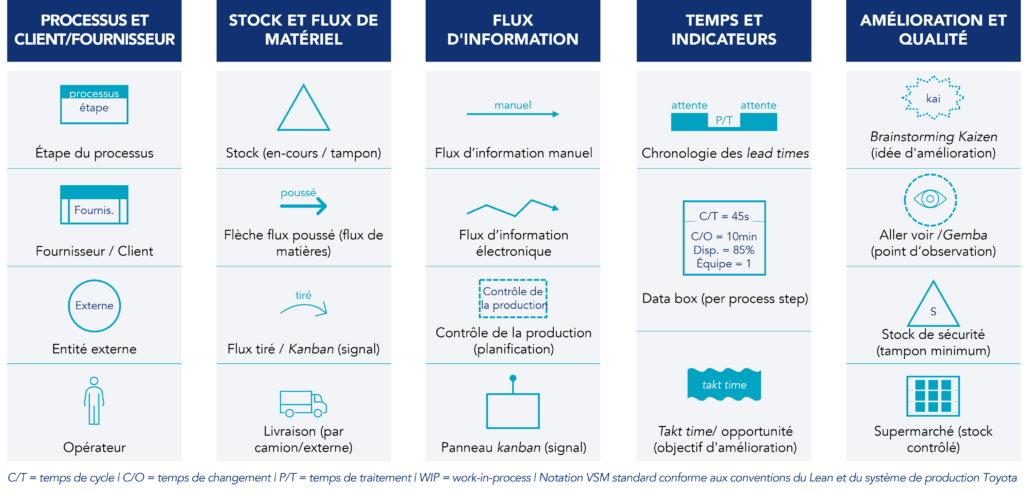

L’image ci-dessous présente les symboles standard utilisés dans la cartographie de la chaîne de valeur, conformément aux conventions du lean et du système de production Toyota. Chaque symbole représente un élément spécifique de la chaîne de valeur, tel qu’une étape du processus, un flux de matières, un flux d’informations ou un indicateur de temps. L’utilisation cohérente de ces symboles sur l’ensemble de la carte garantit que les situations (actuelle et future) sont compréhensibles et comparables pour tous les membres de l’équipe interfonctionnelle.

Figure 1 – Symboles VSM standard pour la cartographie du flux de matières

Exemple de cartographie de la chaîne de valeur

La carte ci-dessous présente une VSM simplifiée de la situation actuelle et utilise des symboles standard pour une opération de production en trois étapes (usinage, assemblage et contrôle), destinée à un seul client ayant des besoins de livraison quotidiens.

Figure 2 – Exemple de carte de la situation actuelle du flux de valeur

Identifier le goulot d’étranglement

Le goulot d’étranglement est l’étape du processus dont la capacité est la plus faible par rapport à la demande. C’est l’étape qui, lorsqu’elle ralentit, entraîne l’ensemble de la chaîne de valeur. Toutes les autres étapes du système alimentent le goulot d’étranglement ou sont bloquées par celui-ci.

Sur la carte de la situation actuelle, le goulot d’étranglement est généralement visible comme l’étape présentant l’accumulation de travail en cours en amont, le temps d’attente le plus long dans la chronologie des lead times, et le taux d’utilisation le plus élevé. Ces trois indicateurs pointent rarement vers des étapes différentes. Lorsque c’est le cas, c’est généralement parce qu’une variation des temps de cycle, de la disponibilité ou de la qualité masque la véritable contrainte.

Pour confirmer le goulot d’étranglement, calculer le takt time : il s’agit du rythme auquel le client exige la production, exprimé en divisant le temps de production disponible par la demande du client. Comparer le takt time au temps de cycle de chaque étape de processus. Toute étape dont le temps de cycle dépasse le takt time fonctionne au-delà de sa capacité et est susceptible d’être la source de la contrainte. L’étape présentant l’écart le plus élevé entre le temps de cycle et le takt time est le goulot d’étranglement identifié.

Dans l’exemple ci-dessus, l’assemblage constitue le goulot d’étranglement : son temps de cycle de 90 secondes dépasse le takt time de 60 secondes, ce qui l’empêche d’atteindre le rythme de production requis. Le lead time total est de 10 jours, dont moins de 0,3 % correspond au temps de traitement à valeur ajoutée. La chronologie des lead times rend immédiatement visible l’ampleur du temps d’attente et, par conséquent, le potentiel d’amélioration.

Mesurer la capacité du goulot d’étranglement : le TRS au niveau de la contrainte

Une fois le goulot d’étranglement identifié, l’étape suivante consiste à quantifier sa capacité réelle à l’aide de l’indicateur TRS. Le TRS mesure la proportion du temps de production planifié pendant lequel la contrainte produit des pièces conformes au rythme prévu. Il est calculé selon trois dimensions :

• Disponibilité : la proportion du temps planifié pendant laquelle l’actif est effectivement en marche, en tenant compte des arrêts non planifiés, de la maintenance planifiée et des changements de série.
• Performance : la proportion du temps de fonctionnement pendant laquelle l’actif produit au rythme prévu, en tenant compte des pertes de vitesse et des micro-arrêts.
• Qualité : la proportion de la production conforme aux spécifications dès le premier passage, en tenant compte des défauts, des retouches et des rebuts.

Le TRS est le produit de ces trois taux. Un actif fonctionnant à 90 % de disponibilité, 85 % de performance et 95 % de qualité présente un TRS de 72,7 %. La différence entre ce chiffre et les 100 % correspond à la capacité récupérable au niveau de la contrainte : il s’agit de la production supplémentaire que le système pourrait générer sans ajouter de ressources, si les pertes à l’origine de chaque dimension étaient éliminées.

Dans le cadre de la cartographie de la chaîne de valeur, les données relatives au TRS au niveau du goulot d’étranglement constituent le chiffre le plus important de l’analyse de la situation actuelle. Elles permettent de quantifier la part du problème de capacité qui peut être résolue par des améliorations opérationnelles, plutôt que par des investissements en capital. Un TRS de 60 % au niveau de la contrainte signifie que 40 % de sa capacité prévue est perdue en raison de problèmes de disponibilité, de performance et de qualité. Comme le goulot d’étranglement limite l’ensemble du système, une action ciblée sur la contrainte (par exemple, réduire son temps de cycle grâce à l’amélioration du TRS, réduire la file d’attente des travaux en cours qui l’alimente, ou réduire le temps de changement pour augmenter sa capacité effective) réduira le lead time total plus rapidement que tout effort équivalent appliqué ailleurs dans la chaîne de valeur. C’est la logique opérationnelle qui relie la cartographie de la chaîne de valeur à l’arbre des KPIs : le KPI stratégique évolue lorsque la contrainte évolue.

Construire la carte de la situation future

La carte de la situation future est une cible spécifique et limitée dans le temps pour la chaîne de valeur, définie en répondant à un ensemble structuré de questions sur ce à quoi le flux devrait ressembler une fois les gaspillages ciblés traités.

Les questions qui orientent la conception de la situation future sont les suivantes :

1. Quel est le takt time, et quelles étapes du processus le dépassent actuellement ?
2. Où les produits finis ou les stocks intermédiaires devraient-ils être détenus, et en quelles quantités ?
3. Quelles étapes du processus peuvent être intégrées en flux continu, en éliminant les files d’attente entre elles ?
4. Où les systèmes en flux tiré devraient-ils remplacer les systèmes en flux poussé pour réguler les travaux en cours et exposer la véritable contrainte ?
5. Quel est le lead time total cible, et quelle réduction du temps d’attente est nécessaire pour l’atteindre ?

La cartographie de la situation future doit pouvoir être réalisée au cours des 90 jours de ce programme ; elle doit représenter la prochaine étape significative vers l’amélioration plutôt que la vision finale de la chaîne de valeur. Elle doit être définie avec suffisamment de précision pour permettre de mettre en œuvre des actions spécifiques et d’attribuer clairement les responsabilités au cours de cette période.

L’écart entre la carte de la situation actuelle et celle de la situation future définit le programme d’amélioration pour la phase de mise en œuvre du plan de 90 jours. Chaque gaspillage identifié dans la situation actuelle (files d’attente, stocks de travail en cours, pertes de disponibilité liées à la contrainte, etc.) donne lieu soit à un projet, soit à une intervention visant le travail standard, soit à une priorité de gestion quotidienne, en fonction de sa cause racine et des ressources nécessaires pour y remédier.

Erreurs courantes à éviter

Cartographier de mémoire plutôt que par observation

Une cartographie de la chaîne de valeur établie à partir de rapports système ou d’estimations de l’équipe dirigeante reflétera la façon dont l’opération doit fonctionner, et non la façon dont elle fonctionne réellement. La précision de cette cartographie dépend entièrement de la qualité des données recueillies lors du gemba walk. Si certaines données ne peuvent être observées directement, cet écart doit être consigné et examiné avant que la cartographie ne soit considérée comme terminée.

Cartographier de façon trop générale

Une cartographie de la chaîne de valeur qui tente de saisir simultanément toutes les familles de produits ou toutes les variantes de processus devient trop complexe à interpréter et trop difficile à mettre en œuvre. Il est plus efficace de commencer par la famille de produits qui passe par la contrainte identifiée et de n’élargir le périmètre qu’une fois le premier cycle d’amélioration achevé.

Considérer la carte de la situation future comme un objectif à atteindre plutôt que comme un outil opérationnel

Une carte de la situation future décrivant un état final idéal dans trois ans constitue un document stratégique, et non un plan d’amélioration. La carte de la situation future doit décrire une condition spécifique et atteignable dans un délai de 90 jours, avec des lead times cibles, des niveaux de travail en cours cibles et un TRS cible au niveau de la contrainte que l’équipe peut s’engager à atteindre et mesurer, en traitant directement les principales inefficacités identifiées dans la situation actuelle.

Ne pas mettre en pratique les conclusions de la VSM dans la gestion quotidienne

La cartographie de la chaîne de valeur identifie les points de gaspillage et quantifie le potentiel d’amélioration. Elle ne se traduit pas automatiquement en actions quotidiennes, car le lien entre la cartographie et le système de gestion (tableaux visuels, revues d’équipe, processus de remontée des problèmes, etc.) est ce qui détermine si l’amélioration est pérennisée. Ce lien fait l’objet de la Partie 4 de cette série.

Du flux à la stabilité : ce qui vient ensuite

La carte de la situation actuelle identifie les points de rupture du flux et quantifie la capacité disponible au niveau de la contrainte. La carte de la situation future définit l’état précis que l’entreprise vise d’atteindre dans un délai de 90 jours. L’étape suivante consiste à stabiliser les routines quotidiennes qui régissent la gestion de la contrainte, afin que les améliorations obtenues grâce à la cartographie du flux de valeur ne soient pas compromises par la pression exercée par la variabilité opérationnelle normale.
